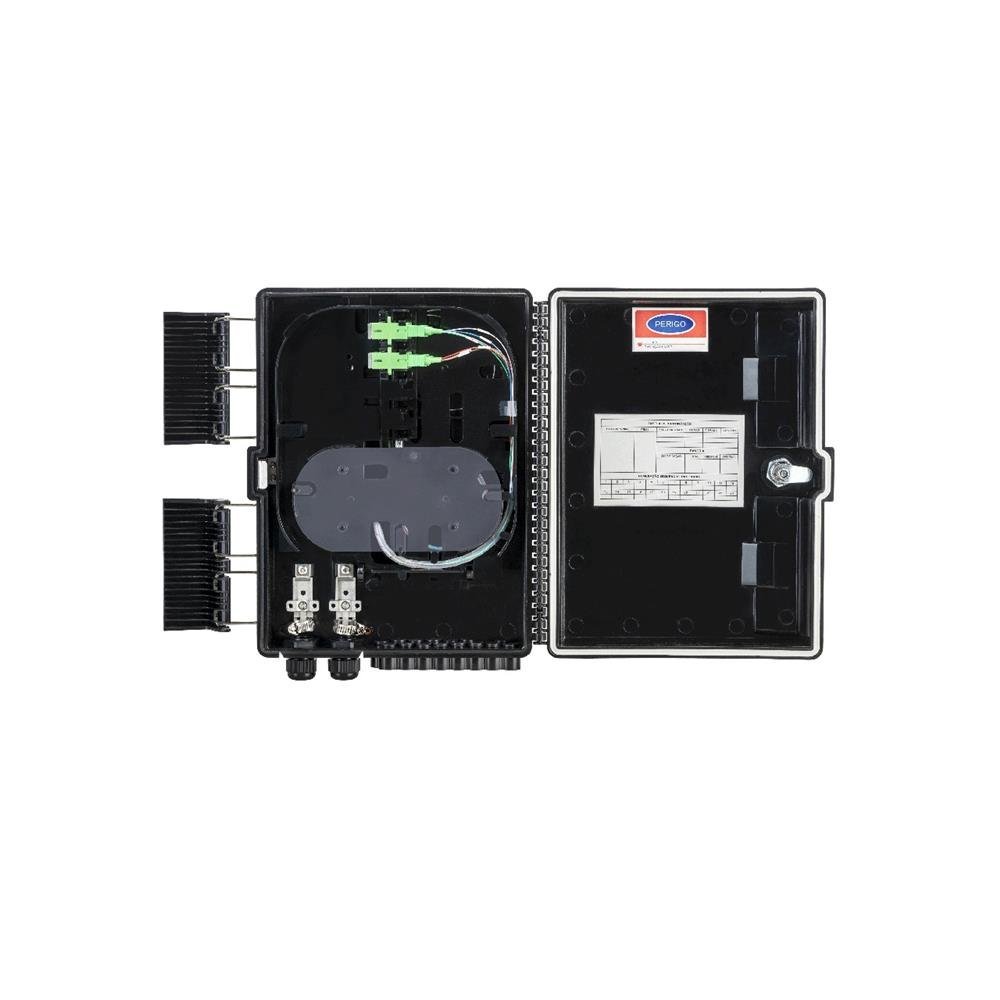

Caixa Term. Óptica Com Splitter 1X8 Sc/Apc Aérea Xfct 1608
A caixa de terminação óptica (CTO) da Intelbras é utilizada como ponto de terminação do cabo backbone para conectar com o cabo drop na rede de sistemas de comunicação FTTx. Na CTO, pode-se realizar emendas, divisão e distribuição das fibras, fornecendo proteção e acomodação adequada para construção de redes FTTx. Pode ser instalada em ambientes internos e externos, podendo ser fixada em parede ou poste. Com a sua estrutura completamente fechada e fabricada em PC+ABS, a CTO Intelbras oferece proteção a umidade, poeira, envelhecimento e água, possuindo grau de proteção IP 55.
ESPECIFICAÇÕES TÉCNICAS
Características:
Marca: Intelbras
Modelo: 4780058
»
Distribuição óptica
»
Sistema de distribuição FTTH
»
Redes LAN e WAN
»
Redes PON
Especificações:
Capacidade máxima de fusões: 12 fusões
Capacidade máxima de derivações: 16
Capacidade máxima de splitters:
1 x Splitter Óptico 1x16 (12 x 4 x 60mm)
2 x Splitters Óptico 1x8 (7 x 4 x 60mm)
Portas:
Principal:
2 portas principais individuais com suporte à ?13mm ou
2 portas com a possibilidade de utilizar com sangria
Derivações:
16 portas de derivação para cabo drop flat de 2 x 3mm
Modo de Fechamento: Mecânico
Aplicação: Poste ou parede
Proteção: Anti UV
Grau de proteção: IP-55
Temperatura de operação: -25 °C ~ +75 °C
Umidade relativa: =85% à 30 °C
Especificações dos splitters:
Modelo do splitter 1x8 SC/APC
Comprimento de onda: 1260 à 1650 nm
Fibra óptica: G.657.A1 ¿ monomodo
Perda de inserção: = 10,5 dB
Uniformidade: = 0,8 dB
PDL: 0,2 dB
Diretividade: = 55 dB
Perda de retorno: = 50 dB
Temperatura de armazenamento: -40°C ~ +85°C
Temperatura de operação: -5 °C ~ +75 °C
Umidade relativa de operação 0% à 95% 0% à 95%
Dimensão dos cabos:
Entrada 1,5 m 1,5 m
Saída 0,6 m 0,6 m
Diâmetro: 0,9 mm
Dimensão do splitter(L x A x P): 7 x 4 x 60 mm
Especificações dos conectores:
Modelo do splitter 1x8 SC/APC
Tipo do conector: SC
Polimento do conector: APC
Perda de inserção: = 0,3 dB ¿ Classe III
Perda de retorno: = 60 dB ¿ Categoria D
Durabilidade de conexão: = 600
Tipo de engate: Push-pull
Ferrolho: Zircônia
Dimensão do conector(L x A x P): 9 x 8,2 x 60 mm
