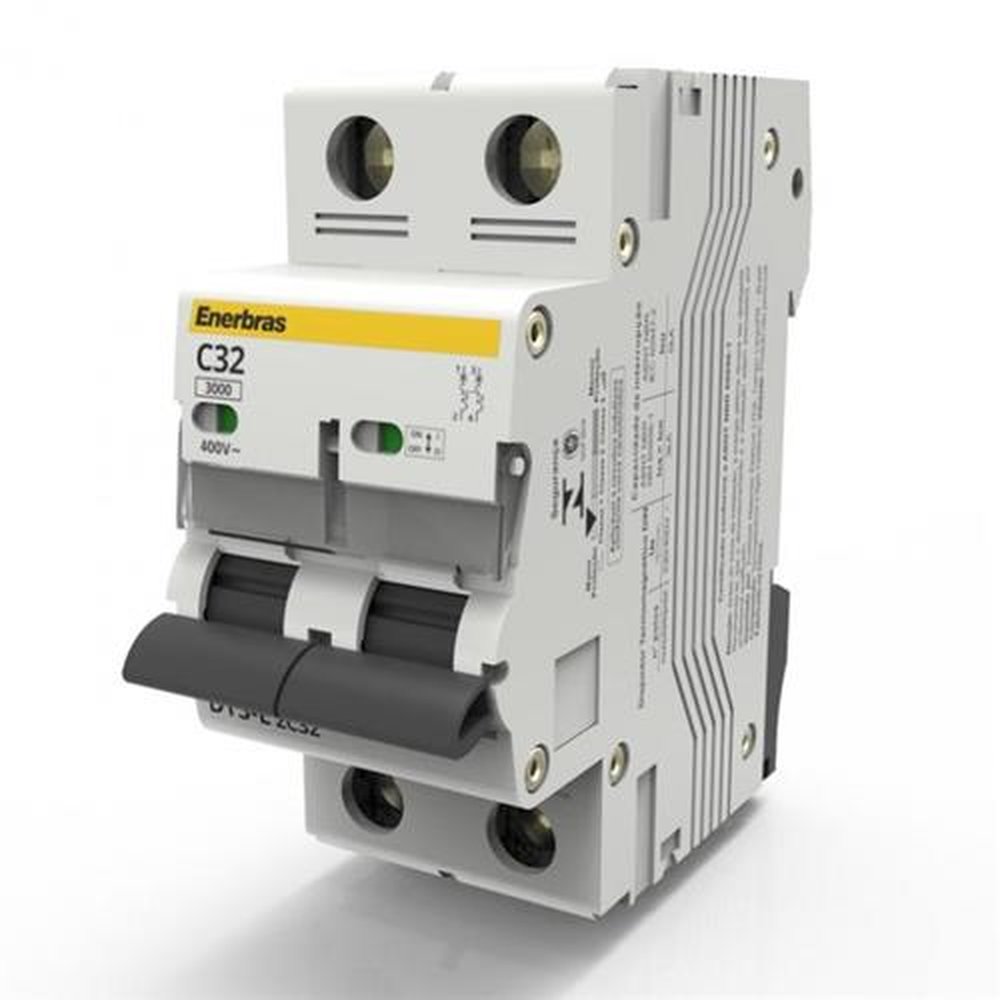

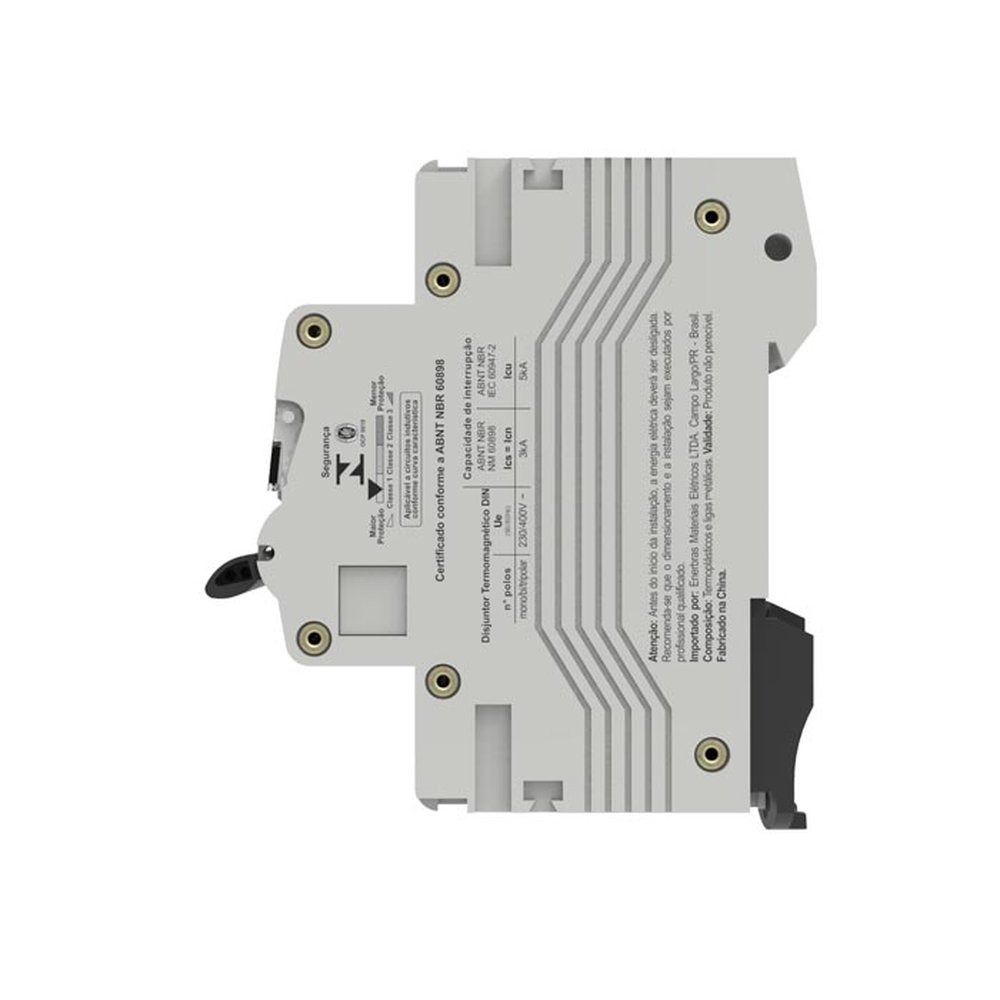

Disjuntor Termomagnético Bipolar 32a - Dt3-E2c32

Informações : São equipados com sistemas de desarme através de disparadores térmicos para a proteção contra sobrecarga e magnéticos para a proteção contra curto-circuito, atuando com extrema agilidade e precisão. Possuem mecanismo de ¿disparo livre¿ garantindo o desarme do mecanismo mesmo que a alavanca de acionamento esteja travada na posição ¿ligado¿. Contatos especiais com camada de prata garantem a segurança contra soldagem em caso de curto-circuito. Possuem câmara de extinção de arco para absorver energia do arco elétrico formado durante o curto-circuito, extinguindo-o imediatamente DT3-E2C100

Legenda:

DT = Disjuntor Termomagnético

3 = capacidade de Interrupção (kA) conforme ABNT NBR NM 60898 // 3 = 3kA

E2 = número de polos (1 = monopolar; 2 = bipolar; 3 = tripolar)

C = curva de disparo magnético - curva ``C¿¿ disparo em curto-circuito de 5 a 10 x In

100 = corrente nominal (A) - 6,10,16, 20, 25, 32, 40, 50, 63, 70, 80, 100, 125A NORMAS TÉCNICAS APLICÁVEIS

ABNT NBR NM 60898 e ABNT NBR IEC 60947-2 CERTIFICAÇÃO

6 a 63A

ABNT NBR NM 60898 e Portaria do INMETRO N° 348 de 13/09/2007 TENSÕES NOMINAIS DE OPERAÇÃO

UE 230 / 400 Vca FREQUÊNCIA

50 / 60 Hz TEMPERATURA AMBIENTE

-25 a 55 °C VIDA ELÉTRICA

6.000 manobras VIDA MECÂNICA

20.000 manobras GRAU DE PROTEÇÃO

IP20 CAPACIDADE DE CONEXÃO DE FIOS E CABOS

6 a 63A - 1 a 25 mm²

80 a 125A - 25 a 50 mm² FENDA DOS PARAFUSOS

Mista: Fenda simples e Philips TORQUE DE APERTO NOS TERMINAIS

3,0 Nm FIXAÇÃO

Encaixe rápido em trilho DIN 35 mm RESISTÊNCIA AO FOGO

Auto Extinguível *Todas as informações divulgadas são de responsabilidade do fabricante *Imagens meramente ilustrativas
