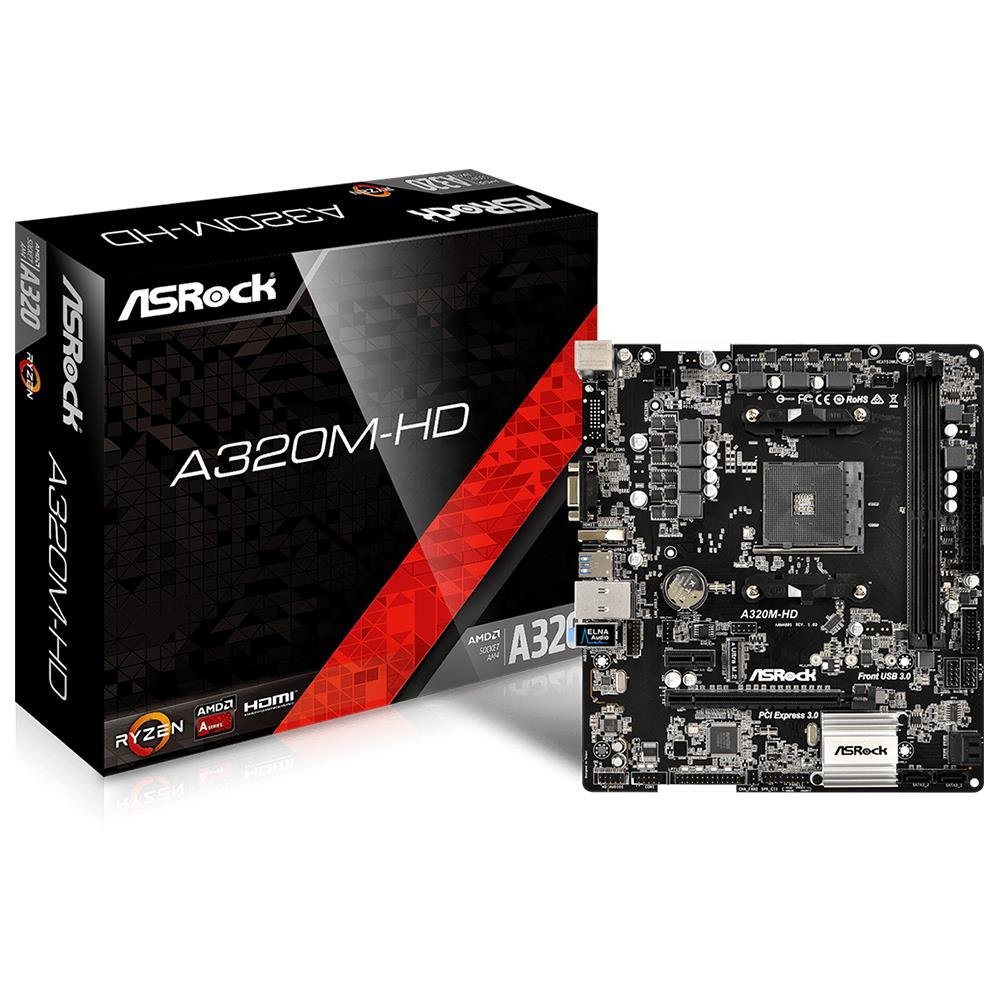

Placa Mãe Asrock A320M-HD R4 AM4 mATX DDR4

ESPECIFICAÇÕES TÉCNICAS

Características:

Marco: ASRock

Modelo: A320M-HDR4/CKD/CAL

Especificações:

ASRock Super Alloy

PCB de tecido de vidro de alta densidade

PCB preto safira

ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)

Proteção total contra pico ASRock (para todas as portas USB, áudio e LAN)

ASRock Live Update e APP Shop

CPU:

Suporta APUs AMD Socket AM4 Série A (Bristol Ridge) e CPUs Ryzen Series (Summit Ridge, Raven Ridge e Pinnacle Ridge)

Design 6 Power Phase

Suporta CPU de até 105W

Chipset:

AMD Promontory A320

Memória:

Tecnologia de memória DDR4 de canal duplo

2 slots DIMM DDR4

CPUs da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3200+ (OC) / 2933/2667/2400/2133 ECC e não-ECC, memória sem buffer *

AMD Ryzen CPUs da série (Summit Ridge) suportam DDR4 3200+ (OC) / 2933 (OC) / 2667/2400/2133 ECC e não ECC, memória sem buffer *

CPUs da série AMD Ryzen (Raven Ridge) suportam DDR4 3200+ (OC ) / 2933/2667/2400/2133 não-ECC, memória sem buffer *

APUs AMD 7ª Geração A são compatíveis com DDR4 2400/2133 não-ECC, memória sem buffer *

Máx. capacidade da memória do sistema: 32 GB * *

Contato ouro 15µ em slots DIMM

* Para CPUs da série Ryzen (Raven Ridge), ECC só é compatível com CPUs PRO.

** Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para a reserva para uso do sistema no sistema operacional Windows de 32 bits. Para Windows SO de 64 bits com CPU de 64 bits, não existe essa limitação.

*** Consulte a tabela para suporte de frequência de memória AMD não XMP: LINK

BIOS:

128Mb AMI UEFI Legal BIOS com suporte GUI

Suporta "Plug and Play"

ACPI 5.1 compliance eventos de ativação

Suporta jumperfree

Suporte SMBIOS 2.3

DRAM Voltage multi-ajuste

Gráficos:

Placa gráfica AMD Radeon Série Vega integrada no APU da série Ryzen *

Placa gráfica AMD Radeon Série R integrada na APU série A *

DirectX 12, Pixel Shader 5.0

Padrão de memória compartilhada de 2 GB. A memória compartilhada máxima suporta até 16 GB. * *

Saída gráfica dupla: suporta portas D-Sub e HDMI por controladores de vídeo independentes

Compatível com HDMI com máx. resolução de até 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz

Suporta D-Sub com máx. resolução de até 2048x1536 @ 60Hz

Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (Áudio de alta taxa de bits) com porta HDMI (monitor HDMI compatível é necessário)

Suporta HDCP com porta HDMI

Suporta reprodução Full HD 1080p Blu-ray (BD) com porta HDMI

* O suporte real pode variar de acordo com a CPU

** A memória máxima compartilhada de 16 GB requer 32 GB de memória do sistema instalada

Áudio:

7.1 CH HD Audio (Realtek ALC887 / 897 Audio Codec) *

Suporta proteção contra surtos

* Para configurar o áudio 7.1 CH HD, é necessário usar um módulo de áudio HD no painel frontal e habilitar o recurso de áudio multicanal por meio do driver de áudio.

LAN:

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

Realtek RTL8111H

Suporta Wake-On-LAN

Suporta proteção contra raios / ESD

Suporta Ethernet 802.3az com eficiência energética

Suporta PXE

Slots:

CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge):

1 slot PCI Express 3.0 x16 (PCIE2: modo x16) * APUs

AMD 7ª Série A:

1 slot PCI Express 3.0 x16 (PCIE2: modo x8) *

AMD Ryzen CPUs da série (Raven Ridge):

1 slot PCI Express 3.0 x16 (PCIE2: modo x8) (Se você usar o Athlon 200GE APU, o slot PCIE2 será executado no modo x4.) *

1 slot PCI Express 2.0 x1

* Suporta NVMe SSD como discos de inicialização

Armazenar:

4 conectores SATA3 6.0 Gb / s, suporte RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

1 x soquete Ultra M.2, suporta M Key type 2242/2260/2280 M.2 Módulo SATA3 6.0 Gb / se módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU Série A e Athlon 200GE APU) *

* Suporta NVMe SSD como discos de inicialização

Conector:

1 x Conector de porta COM

1 x Conector TPM

1 x Intrusão de Chassi e Conector de Alto-falante - 1 x Conector de Ventilador de CPU (4 pinos) *

2 Conectores de Ventilador de Chassi (1 x 4 pinos, 1 x 3 pinos) * *

1 x Conector de alimentação ATX de 24 pinos

1 x 4 pinos Conector de alimentação 12V de

1 x Conector de áudio do painel frontal

2 conectores USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)

1 conector USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta proteção ESD)

* O Conector do Ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).

** O Conector do Ventilador do Chassi suporta o ventilador do gabinete com potência máxima de 1A (12W).

E / S do painel traseiro:

1 porta PS / 2 mouse / teclado

1 porta D-Sub

1 porta HDMI

2 portas USB 2.0 (suporta proteção ESD)

4 portas USB 3.2 Gen1 (suporta proteção ESD)

1 x RJ- 45 Porta LAN com LED (ACT / LINK LED e SPEED LED)

Conectores de áudio HD: Entrada de linha / Alto-falante frontal / microfone

Software e UEFI:

Software:

ASRock APP Charger

ASRock XFast LAN

UEFI:

ASRock Full HD UEFI

ASRock Instant Flash

ASRock Easy RAID Installer

* Esses utilitários podem ser baixados de ASRock Live Update e APP Shop.

CD de suporte:

Drivers, utilitários, software antivírus (versão de teste), navegador e barra de ferramentas Google Chrome

Monitor de Hardware:

Sensor de temperatura CPU / Chassis

CPU / Chassis Ventilador Tacômetro

CPU / Chassis Ventilador silencioso

CPU / Chassis Fan controle de velocidade múltipla

Detecção de CASE OPEN

Monitoramento de tensão: + 12V, + 5V, + 3,3V, Vcore

Fator de forma:

Fator de forma Micro ATX: 9,0 pol. X 7,9 pol., 23,0 cm x 20,1 cm

Projeto de capacitor sólido

SO:

Microsoft Windows 10 64 bits

Certificações:

FCC, CE

Pronto para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)

Conteúdo da Embalagem:

1 Placa Mãe

Guia de instalação rápida, CD de suporte, blindagem de E / S

2 cabos de dados SATA

1 parafuso para soquete M.2

Peso:

Bruto (com embalagem): 841g
