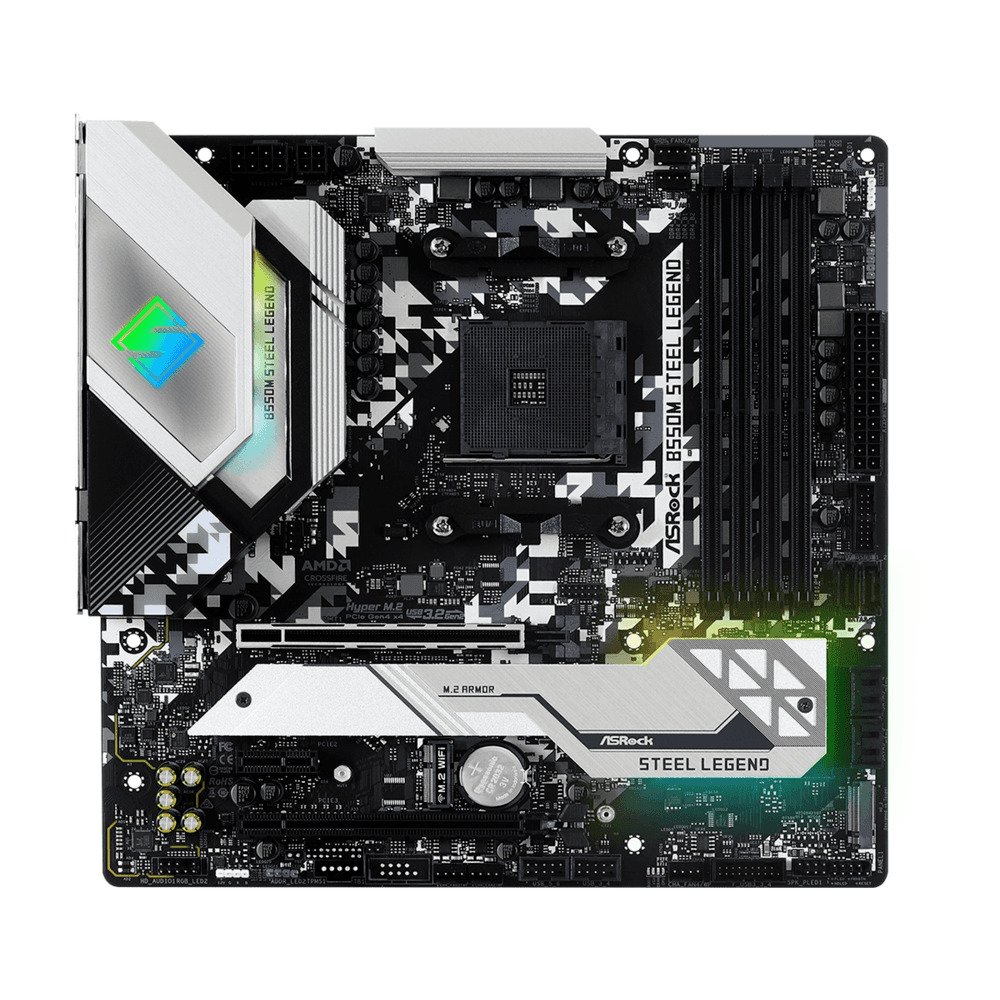

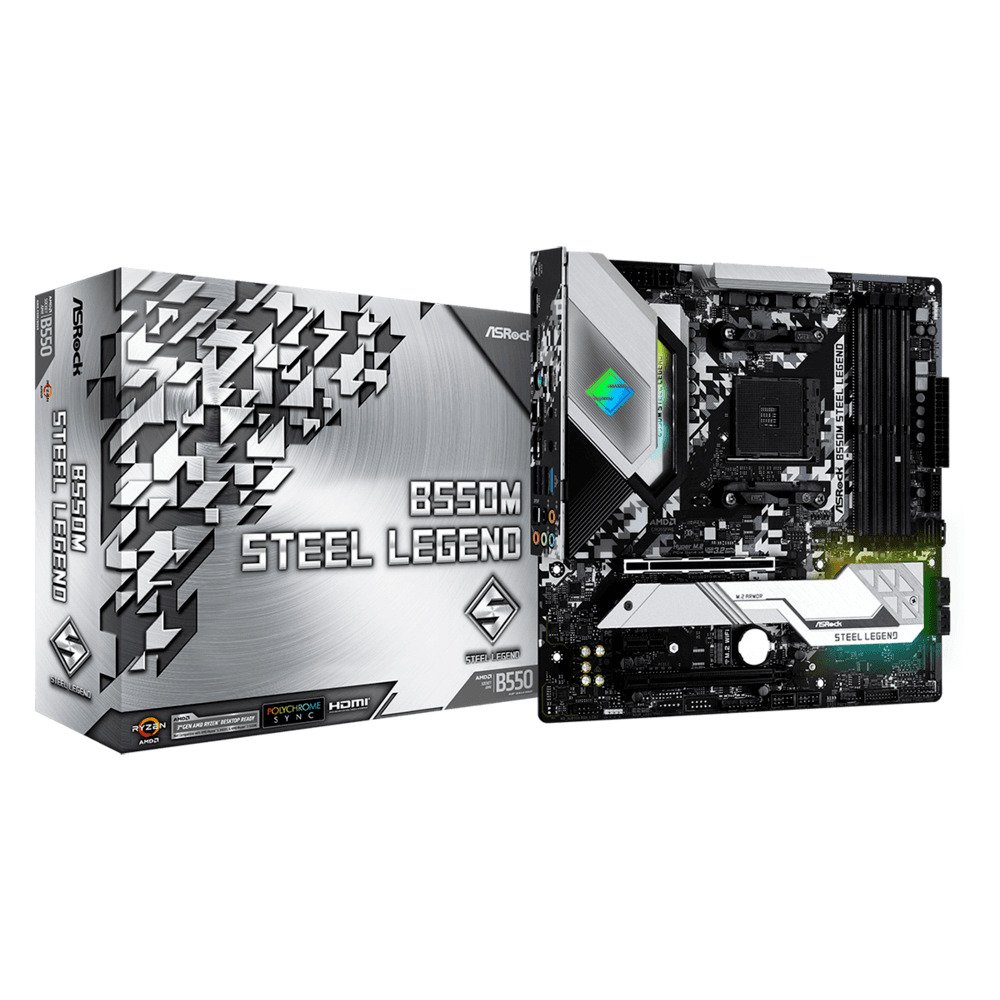

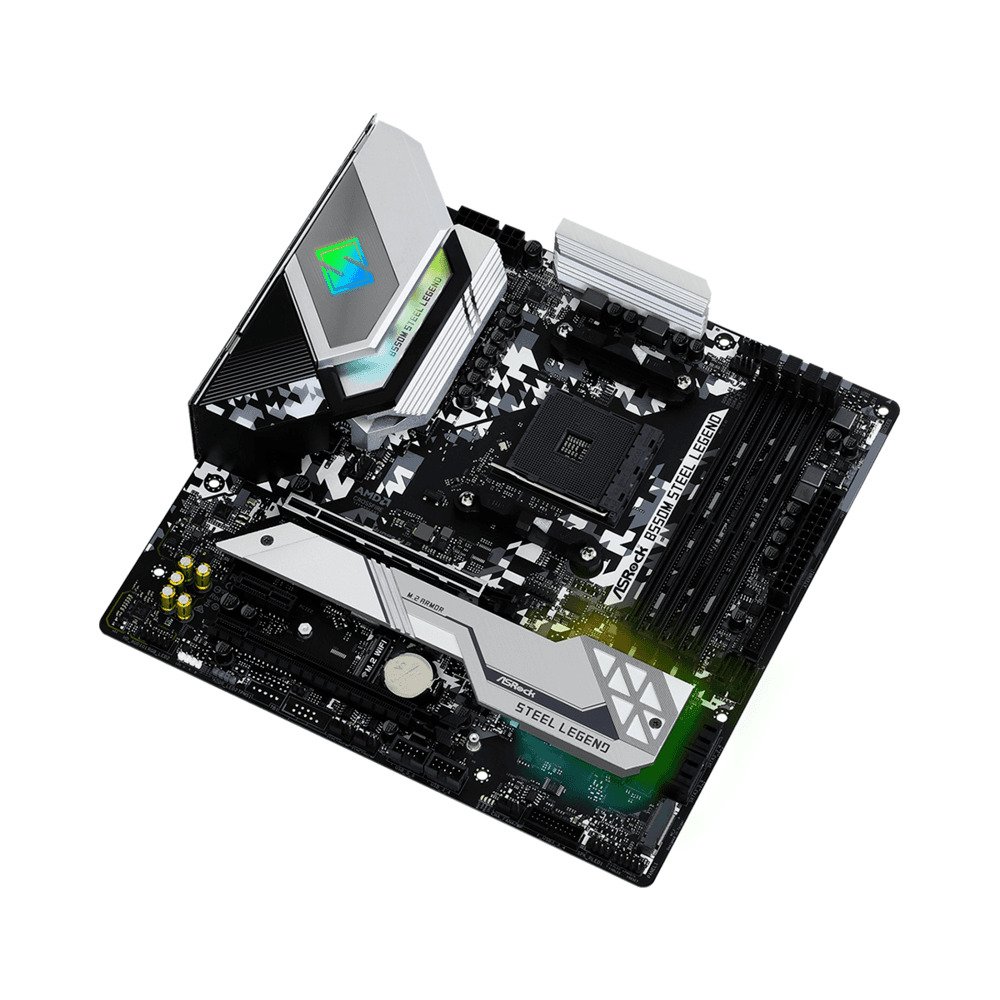

Placa Mãe Asrock B550m Steel Legend Amd Am4 Matx Ddr4

ESPECIFICAÇÕES TÉCNICAS:

Recursos Únicos:

ASRock USB 3.2 Gen2:

Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)

Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)

ASRock Super Alloy:

Dissipador XXL Aluminum Alloy

Bobina de Energia 60A Premium

50A Dr.MOS

Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)

I/O Armor

PCB Preto Fosco

PCB de Fibra de Vidro de Alta Densidade

PCB de 2oz de Cobre

2.5G LAN

Slot de Aço ASRock Gen4

Dissipador ASRock M.2 de Cobertura Total

ASRock Hyper M.2 (PCIe Gen4x4)

ASRock Checagem de Status do Post (PSC)

ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)

Live Update APP Shop ASRock

CPU:

Suporta Soquete AMD AM4 Ryzen 3000, 4000 G-Series e 5000 Series Desktop Processors*

Design Digi Power

Design Power Phase 10

* Não compatível com AMD Ryzen 5 3400G e Ryzen 3 3200G

.

Chipset:

AMD B550

Memória:

Tecnologia de memória DDR4 Dual Channel

4 x slots DDR4 DIMM

CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC não-ECC, sem-buffer

AMD Ryzen series APUs (Renoir) Suporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC não-ECC, sem-buffer

Capacidade máxima de memória do sistema: 128GB **

Suporta módulos de memória Extreme Memory Profile (XMP)

15µ de Ouro nos Contatos dos Slots DIMM

** Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação

.

BIOS:

BIOS de 256Mb AMI UEFI Legal com Interface Gráfica

Suporta "Plug e Play"

Compatível com eventos de despertar ACPI 5.1

Suporta jumperfree

Suporta SMBIOS 2.3

CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Multi-ajuste de Voltagem

Gráficos:

Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**

Dupla Saída Gráfica: Suporta HDMI e DisplayPort 1.4 ports by independent display controllers

Suporta HDMI 2.0 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz

Suporta DisplayPort 1.4 com Máx. resolution up to 5K (5120x2880)@120Hz

Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.1 Port (Monitor HDMI compatível necessário)

Suporta HDR (High Dynamic Range) com HDMI 2.1

Suporta HDCP 2.3 com HDMI 2.1 e DisplayPort 1.4 Ports

Suporta 4K Ultra HD (UHD) playback com HDMI 2.1 e DisplayPort 1.4 Ports

Suporta Microsoft PlayReady

* O suporte pode variar dependendo da CPU

** A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

Áudio:

Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1200)

Suporte Áudio Blu-ray Premium

Suporta Surge Protection

Proteção de Isolamento do PCB

Camadas do PCB Individuais para os Canais E/D de Áudio

Conectores de Áudio de Ouro

Nahimic Audio

Rede:

2.5 Gigabit LAN 10/100/1000/2500 Mb/s

Dragon RTL8125BG

Suporta Dragon 2.5G LAN Software

Controle Inteligente de Auto Ajuste de Largura de Banda

Interface Visual Amigável

Estatísticas Visuais de Uso da Rede

Configuração Padrão Otimizada para Modo de Jogo, Navegador e Streaming

Controle de Prioridade Customizado pelo Usuário

Suporta Wake-On-LAN

Suporta Proteção Contra Raios/ESD

Suporta Eficiência de Energia Ethernet 802.3az

Suporta PXE

Slots:

CPUs AMD série Ryzen (Matisse):

2 x Slots PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 modo x4)*

AMD Ryzen series APUs (Renoir):

2 x Slots PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3 modo x4)*

1 x Slot PCI Express 3.0 x1

Suporta AMD Quad CrossFireX e CrossFireX

15µ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)

1 x Soquete M.2 (Key E), suporta módulo WiFi/BT tipo 2230

* SSD NVMe como discos de boot

Armazenamento:

6 x Conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug*

1 x Soquete Hyper M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2280 até Gen4x4 (64 Gb/s) (com CPU Matisse) ou Gen3x4 (32 Gb/s) (with Renoir)**

1 x Soquete M.2 (M2_2), suporta módulos M Key 2280 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x2 (16 Gb/s)**

* M2_2 e SATA3_5_6 share lanes. If either one of them is in use, the other one will be disabled.

** SSD NVMe como discos de boot

Suporta ASRock U.2 Kit

Conectores:

1 x Conector SPI TPM

1 x Conector de Speaker e Power LED

2 x Conectores RGB LED*

2 x Conector de LED Endereçável **

1 x Conector de Ventoinha da CPU (4-pin)***

1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)****

4 x Conectores de Ventoinha de Gabinete/Bomba D¿água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****

1 x Conector de energia ATX 24 pinos (Conector de Energia de Alta-Densidade)

1 x Conector de Energia 12V 8 pinos (Conector de Energia de Alta-Densidade)

1 x Conector de energia 12V 4 pinos (Conector de Energia de Alta-Densidade)

1 x Conector de painel de áudio frontal

2 x Conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

2 x Conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

* Suporta Fita de LED de até 12V/3A, 36W no total

** Suporta in total up to 5V/3A, 15W LED Strip

*** O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

**** O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

***** O Conector de Ventoinha de Gabinete/Bomba D¿água suporta ventoinha de water cooler de no máximo 2A (24W).

CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

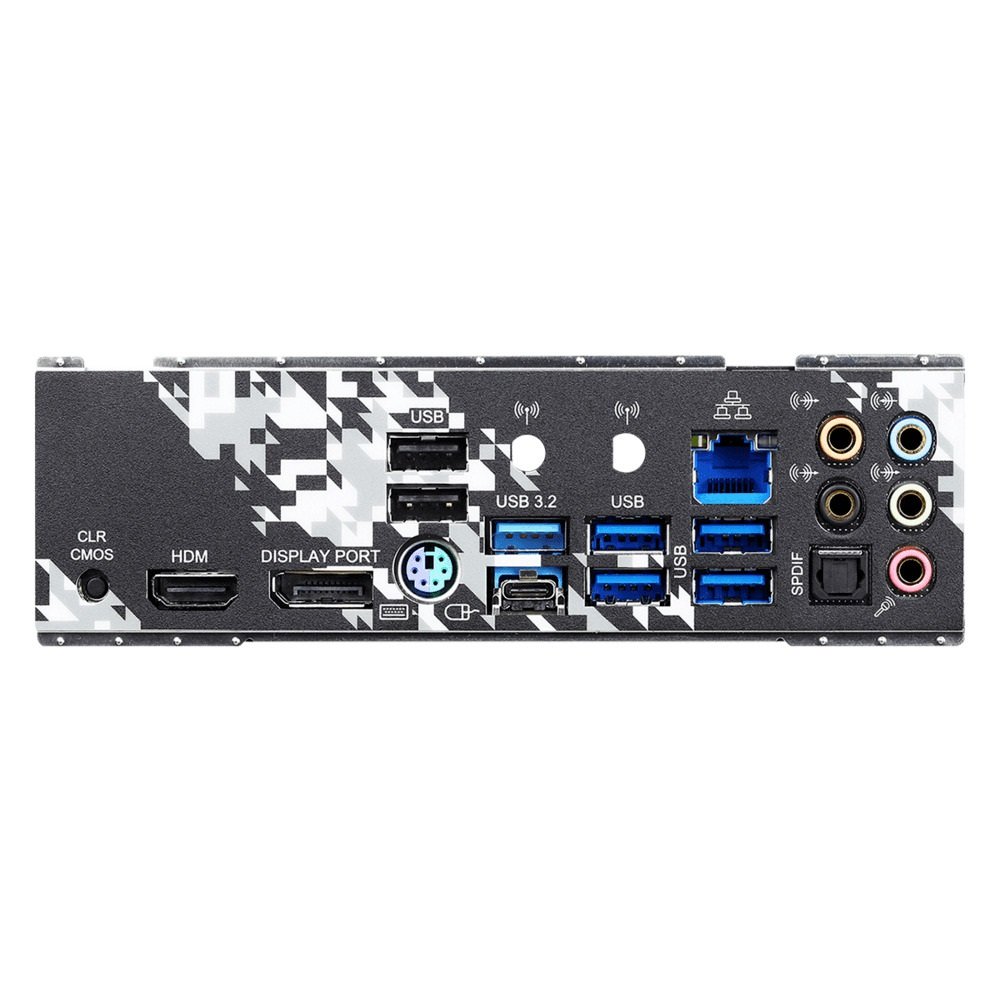

Painel Traseiro

:

2 x Antenna Mounting Points

1 x Porta de Mouse / Teclado PS/2

1 x Porta HDMI

1 x DisplayPort 1.4

1 x Porta de Saída Óptica SPDIF

1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta Proteção Contra ESD)

1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (Suporta Proteção Contra ESD)

4 x Portas USB 3.2 Gen1 (ASMedia ASM1074 hub) (Suporta Proteção Contra ESD)

2 x Portas USB 2.0 (Suporta Proteção Contra ESD)

1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

1 x Botão de Clear CMOS

Conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)

Software e UEFI:

Software:

ASRock Motherboard Utility (A-Tuning)

ASRock Polychrome SYNC*

UEFI:

UEFI Full HD ASRock

ASRock Instant Flash

* Estes utilitários podem ser baixados na APP Shop.

Monitor de Hardware:

Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP

Formato:

Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm

PCB de 2oz de Cobre

Sistema Operacional:

Microsoft Windows 10 64-bit

Certificações:

FCC, CE

Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
