Placa Mãe ASRock B760M Steel Legend WiFi, Chipset B760, Intel LGA 1700, mATX, DDR5

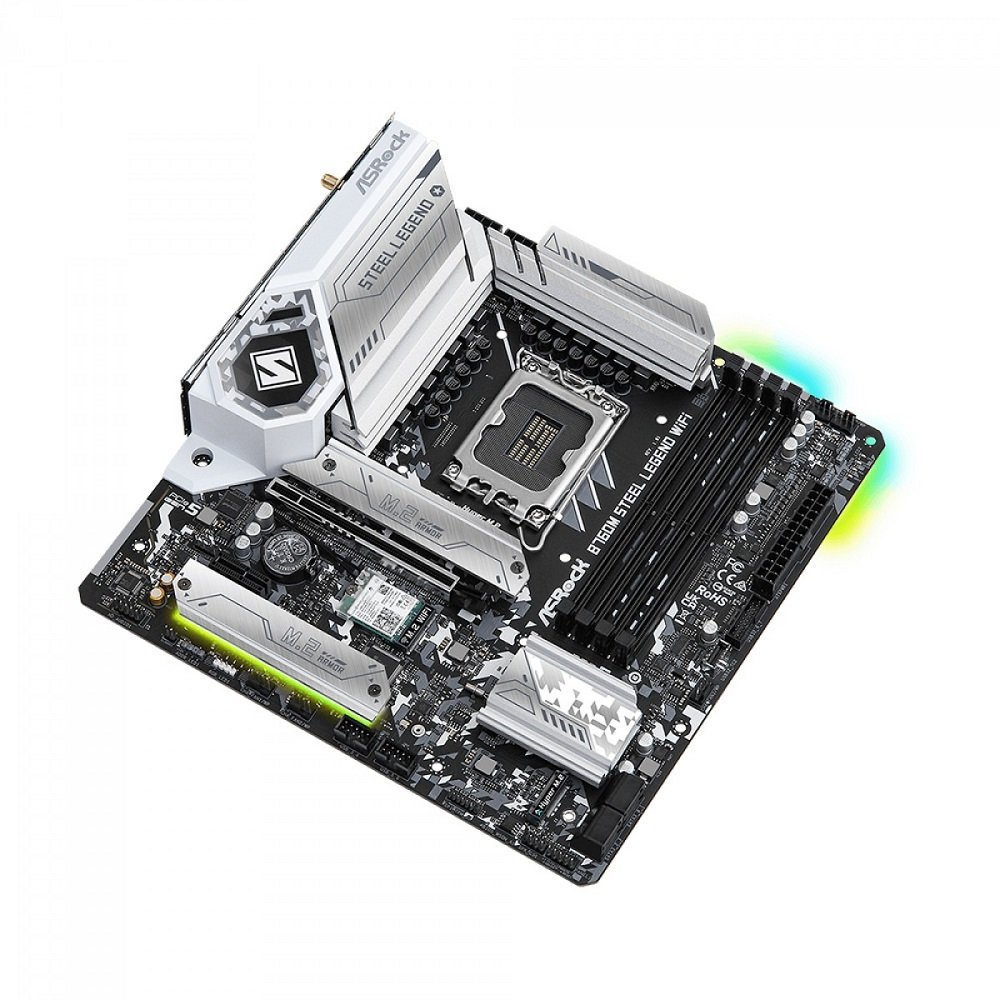

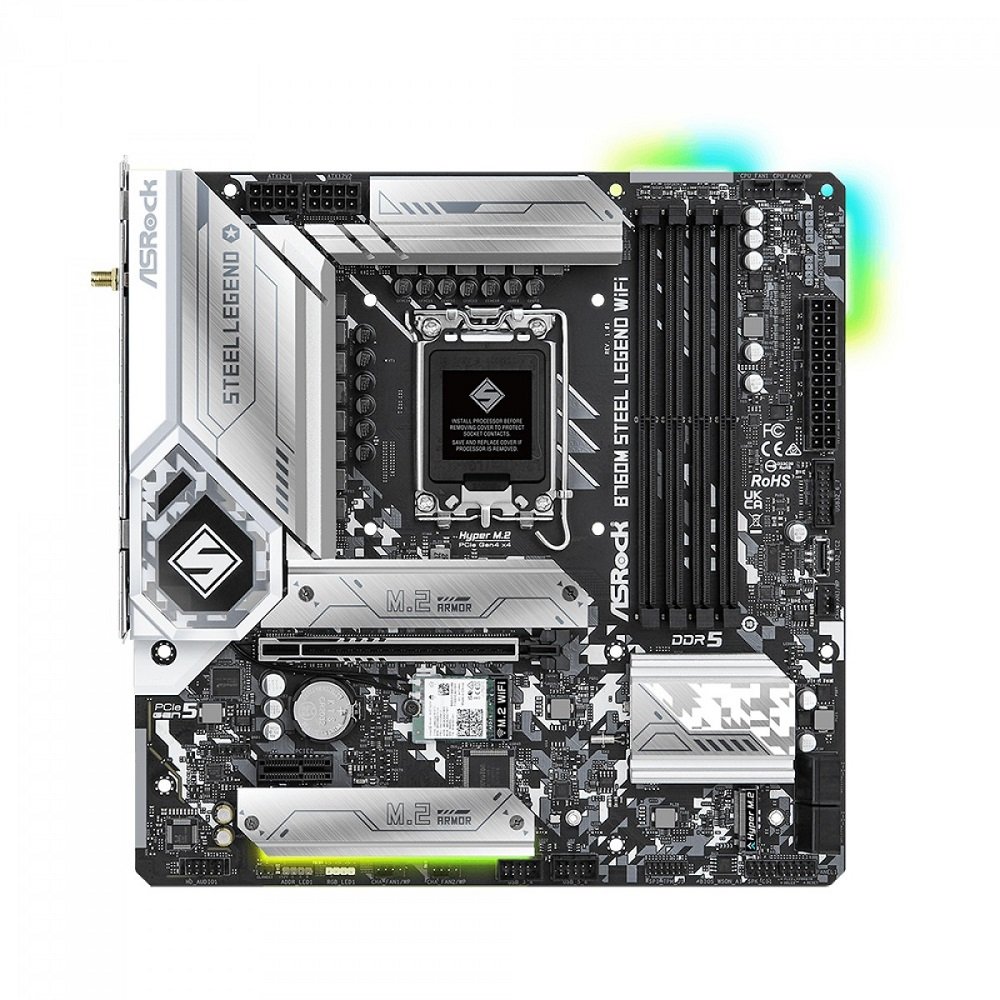

PLACA MÃE ASROCK B760M STEEL LEGEND WIFI

A Steel Legend representa o estado filosófico da sólida durabilidade e irresistível estética. Construída ao redor das especificações e recursos mais exigentes, a série Steel Legend visa os usuários do dia a dia e entusiastas mainstream! Oferecendo uma forte gama de materiais/componentes para assegurar um desempenho estável e confiável. Uma placa-mãe que atende qualquer tarefa ¿ com estilo!

Dr.MOS é a solução de estágio de potência integrada que é otimizada para aplicações síncronas de tensão de ajuste de tensão! Comparado aos MOSFETs discretos tradicionais, ele fornece de forma inteligente uma corrente mais alta para cada fase, proporcionando assim um melhor resultado térmico e desempenho superior.

A tecnologia WiFi 6E estendeu-se a toda a nova banda do espectro de 6 GHz, proporcionando mais capacidade WiFi e proporcionando um tráfego de Internet ainda melhor e mais rápido. Além de oferecer velocidades mais altas, o WiFi 6E também melhora a menor latência e suporta níveis de serviço equivalentes às redes 5G.

FICHA TÉCNICA:

Características

:

Marca

: ASROCK

Modelo

: B760M STEEL LEGEND WIFI

Especificações

:

Recursos Únicos:

Superb Productivity:

PCIe Gen5 (Graphics)

Dual Channel DDR5

Rock-Solid Durability:

12+1+1 Power Phase, Dr.MOS 50A para VCore+GT

Flexible Integrated Protetor E/S

Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo) for VCore

Ultrafast Connectivity: 2.5G LAN, 802.11ax Wi-Fi 6E Module

EZ Update: ASRock Auto Driver Installer

EZ Troubleshooter: ASRock Checagem de Status do Post

CPU:

Suporta 14th, 13th 12th Gen Intel Core Processors (LGA1700)

Suporta Intel Hybrid Technology

Suporta Intel Turbo Boost Max 3.0 Technology

Suporta Intel Thermal Velocity Boost (TVB)

Suporta Intel Tecnologia Adaptive Boost (ABT)

Chipset

: Intel B760

Memória:

Dual Channel DDR5 Memory Technology

4 x DDR5 slots DIMM

Suporta DDR5 não-ECC, sem-buffer up to 7200+(OC)*

Capacidade máxima de memória do sistema: 192GB

Suporta Intel Extreme Memory Profile (XMP) 3.0

*1DPC 1R Up to 7200+ MHz (OC), 4800 MHz Natively.

*1DPC 2R Até 6000+ MHz (OC), 4400 MHz Nativamente.

*2DPC 1R Até 5600+ MHz (OC), 4000 MHz Nativamente.

*2DPC 2R Até 4800+ MHz (OC), 3600 MHz Nativamente.

BIOS

: BIOS de 128Mb AMI UEFI Legal com Interface Gráfica

Gráficos

:

Intel Xe Arquitetura Gráfica (Gen 12)

1 x eDP 1.4, Suporta Máx. resolution up to Full HD 60Hz

1 x HDMI 2.1 TMDS Compatible, Suporta HDCP 2.3 e Máx. resolution up to 4K 60Hz

1 x DisplayPort 1.4 com DSC (compactado), suporta HDCP 2.3 e resolução máxima de até 8K 60Hz / 5K 120Hz

*Gráficos Intel UHD Embutidos e a saída VGA só podem ser usadas com processadores que possuem GPU integrada.

Áudio:

Áudio HD 7.1 Canais (Realtek ALC897 Audio Codec)

Nahimic Audio

Rede

:

2.5 Gigabit LAN 10/100/1000/2500 Mb/s

Dragon RTL8125BG

Suporta Dragon 2.5G LAN Software

Controle Inteligente de Auto Ajuste de Largura de Banda

Interface Visual Amigável

Estatísticas Visuais de Uso da Rede

Configuração Padrão Otimizada para Modo de Jogo, Navegador e Streaming

Controle de Prioridade Customizado pelo Usuário

Wireless Rede:

802.11ax Wi-Fi 6E Module

Suporta IEEE 802.11a/b/g/n/ac/ax

Suporta Dual-Band 2x2 com suporte a banda de 6GHz estendida*

2 antenas para suportar a tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)

Suporta Bluetooth 5.3 + Classe II de alta velocidade

Suporta MU-MIMO

*O Wi-Fi 6E (frequência 6GHz) será suportado pelo Microsoft Windows 11. A disponibilidade irá depender de diferentes status de regulamentação de cada país e região. Ele será habilitado (para os países suportados) através do Windows Update e de atualizações de software, uma vez que estiver disponível.

Um roteador compatível com 6GHz é necessário para a funcionalidade 6E.

Slots

:

CPU:1 x PCIe 5.0 x16 Slot (PCIE1), supports modo x16*

Chipset:

1 x PCIe 4.0 x1 Slot (PCIE2)*

1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi tipo 2230 e Intel CNVio/CNVio2 (WiFi/BT Integrado)

15µ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)

*SSD NVMe como discos de boot

Armazenamento

:

CPU:1 x Soquete Hyper M.2 (M2_1, Key M), Suporta type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*

Chipset:

1 x Soquete Hyper M.2 (M2_2, Key M), Suporta type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*

1 x Soquete Hyper M.2 (M2_3, Key M), Suporta type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*

4 x conectores SATA3 6.0 Gb/s

*Suporta Intel Volume Management Device (VMD)

SSD NVMe como discos de boot

RAID

: Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

:

2 x USB 3.2 Gen2 Tipo-C (1 Rear, 1 Front)

1 x USB 3.2 Gen2 Tipo-A (traseiras)

6 x USB 3.2 Gen1 (4 traseiras, 2 Front)

6 x USB 2.0 (2 traseiras, 4 Front)

* All USB ports Suporta ESD Protection

Conectores:

1 x eDP Signal Connector

1 x Conector SPI TPM

1 x Conector de Speaker e Intrusão do Gabinete

1 x Conector RGB LED*

3 x Conector de LED Endereçávels**

1 x conector de Ventoínha da CPU (4-pin)***

1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)****

3 x Conectores de Ventoinha de Gabinete/Bomba D¿água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****

1 x Conector de energia ATX 24 pinos (Conector de Energia de Alta-Densidade)

2 x Conectores de Energia 12V 8 pinos (Conector de Energia de Alta-Densidade)

1 x Conector de painel de áudio frontal

2 x conectores USB 2.0 (suportando 4 portas USB 2.0)

1 x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1)

1 x Conector USB 3.2 Gen2 Tipo-C de Painel Frontal (10 Gb/s)

*Suporta Fita de LED de até 12V/3A, 36W no total

*Suporta in total up to 5V/3A, 15W LED Strip

*CPU_FAN1 Suporta the fan power up to 1A (12W).

*CPU_FAN2/WP Suporta the fan power up to 2A (24W).

*CHA_FAN1~3/WP Suporta the fan power up to 2A (24W).

*CPU_FAN2/WP e CHA_FAN1~3/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

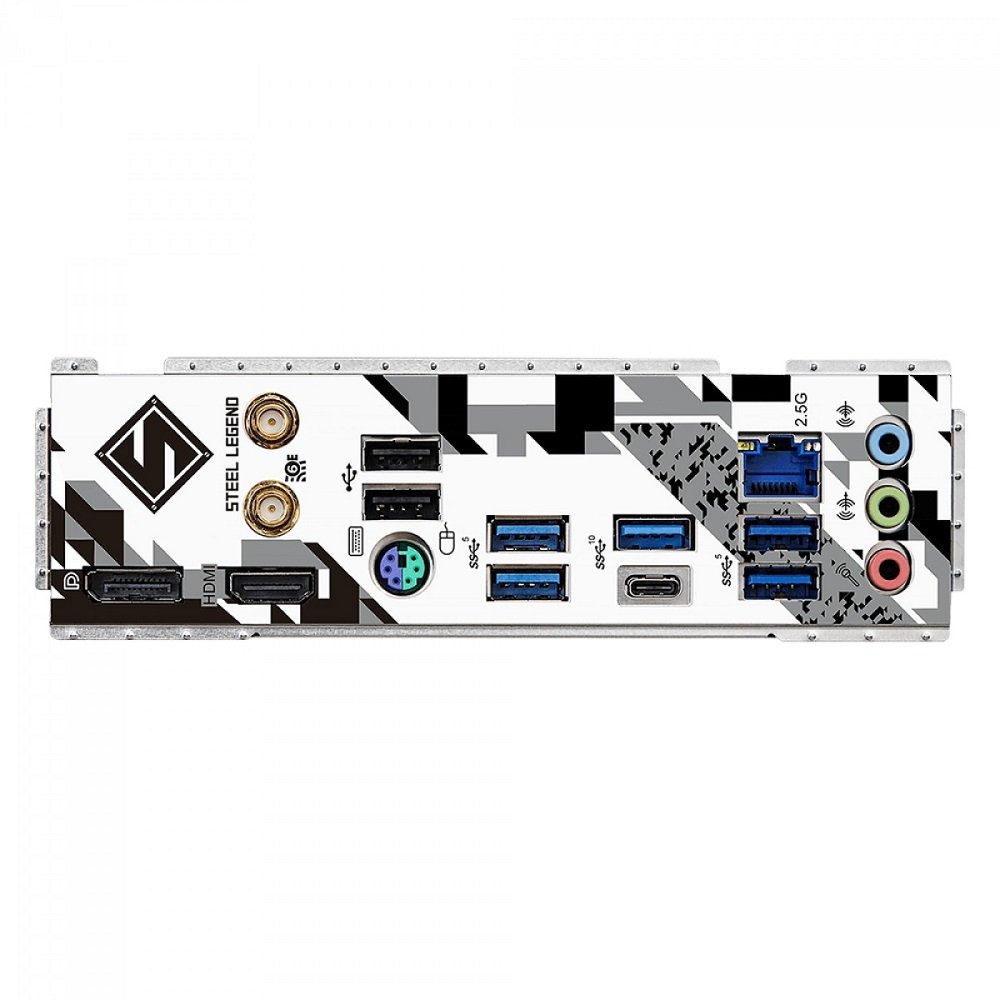

Painel Traseiro:

2 x Portas Antenna

1 x Porta de Mouse / Teclado PS/2

1 x Porta HDMI

1 x DisplayPort 1.4

1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s)

1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s)

4 x portas USB 3.2 Gen1

2 x portas USB 2.0

1 x Porta de Rede RJ-45

conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone

Software e UEFI:

Software

:

ASRock Motherboard Utility (A-Tuning)

ASRock Dragon 2.5G LAN Software

ASRock Polychrome SYNC*

UEFI:

ASRock EZ Mode

UEFI Full HD ASRock

Meus Favoritos ASRock na UEFI

ASRock Auto Driver Installer

ASRock Instant Flash

ASRock Easy RAID Installer

*Estes utilitários podem ser baixados na APP Shop.

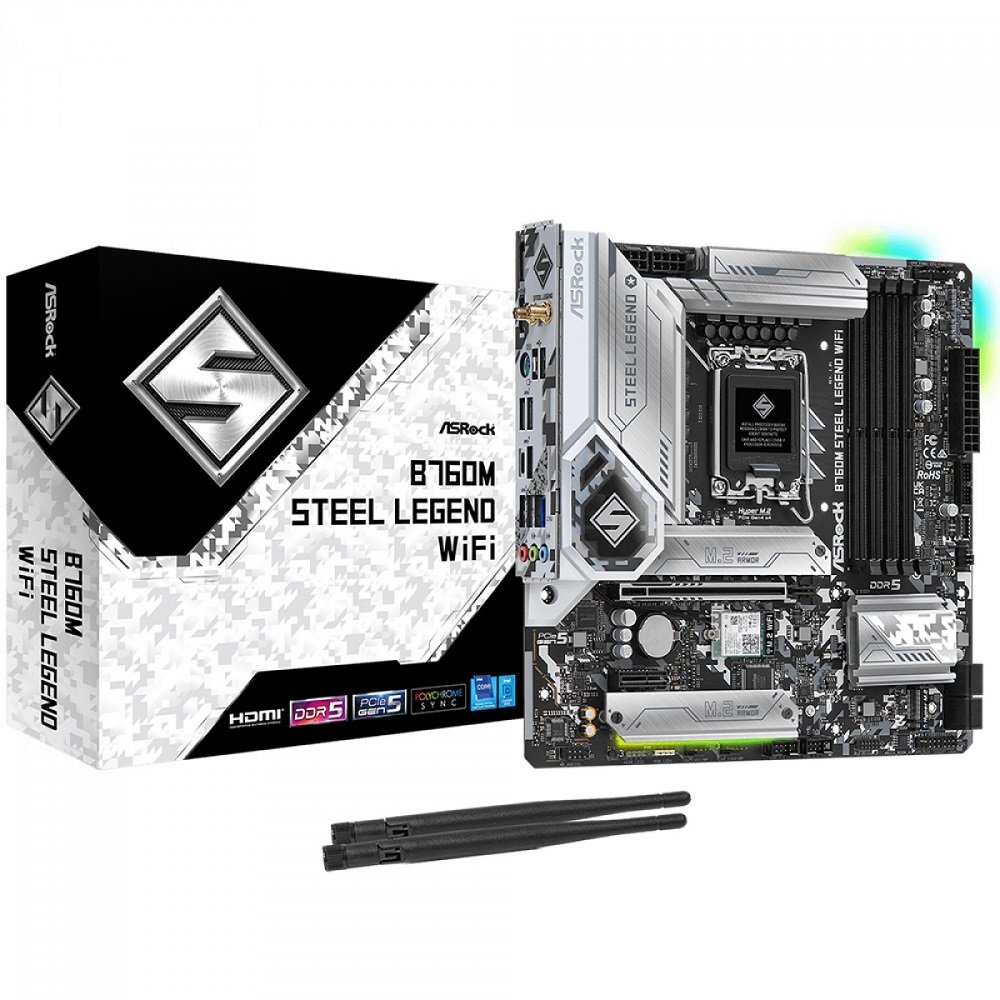

Acessórios:

1 x User Manual

2 x Cabos de dados SATA

2 x ASRock WiFi 2.4/5/6 GHz Antennas

3 x Parafusos Para Soquetes M.2

3 x Suporte para soquete M. 2

Formato

:

Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm

PCB de 2oz de Cobre

SO

: Microsoft Windows 10 64-bit / 11 64-bit

Certificações:

FCC, CE

Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
