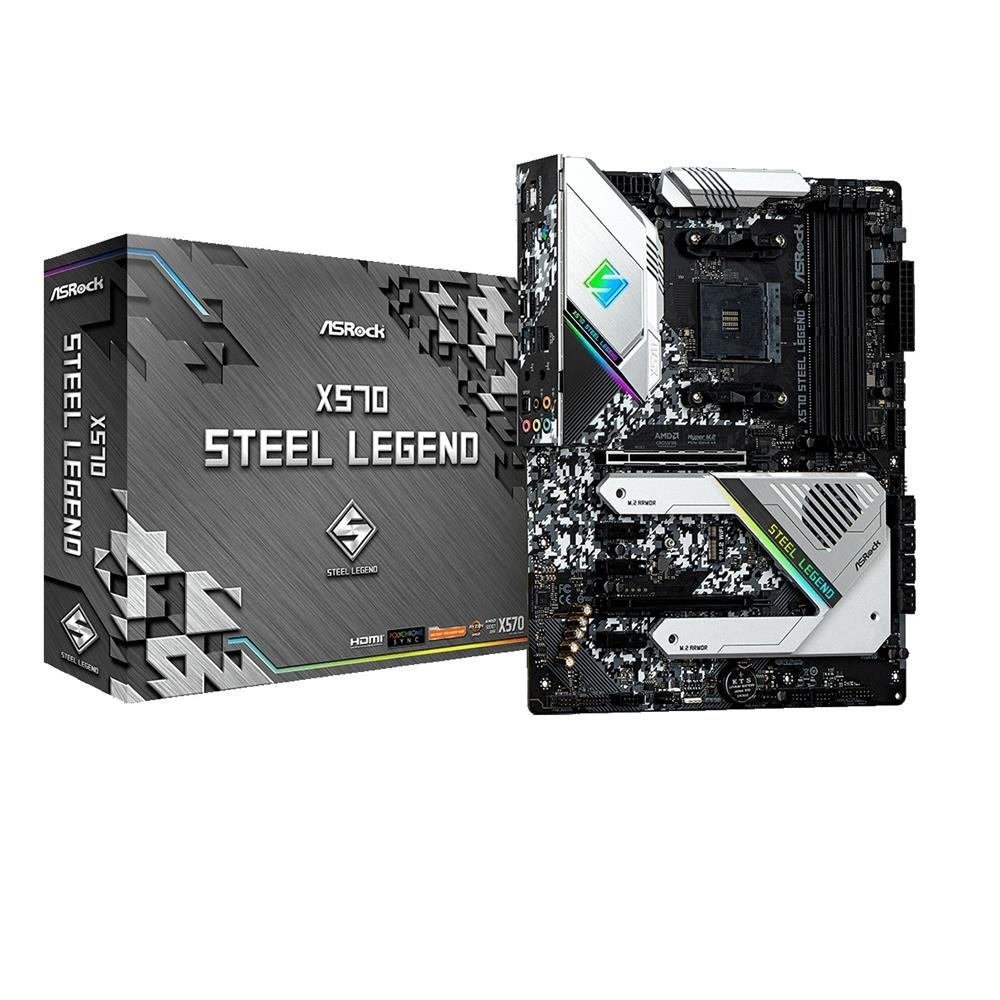

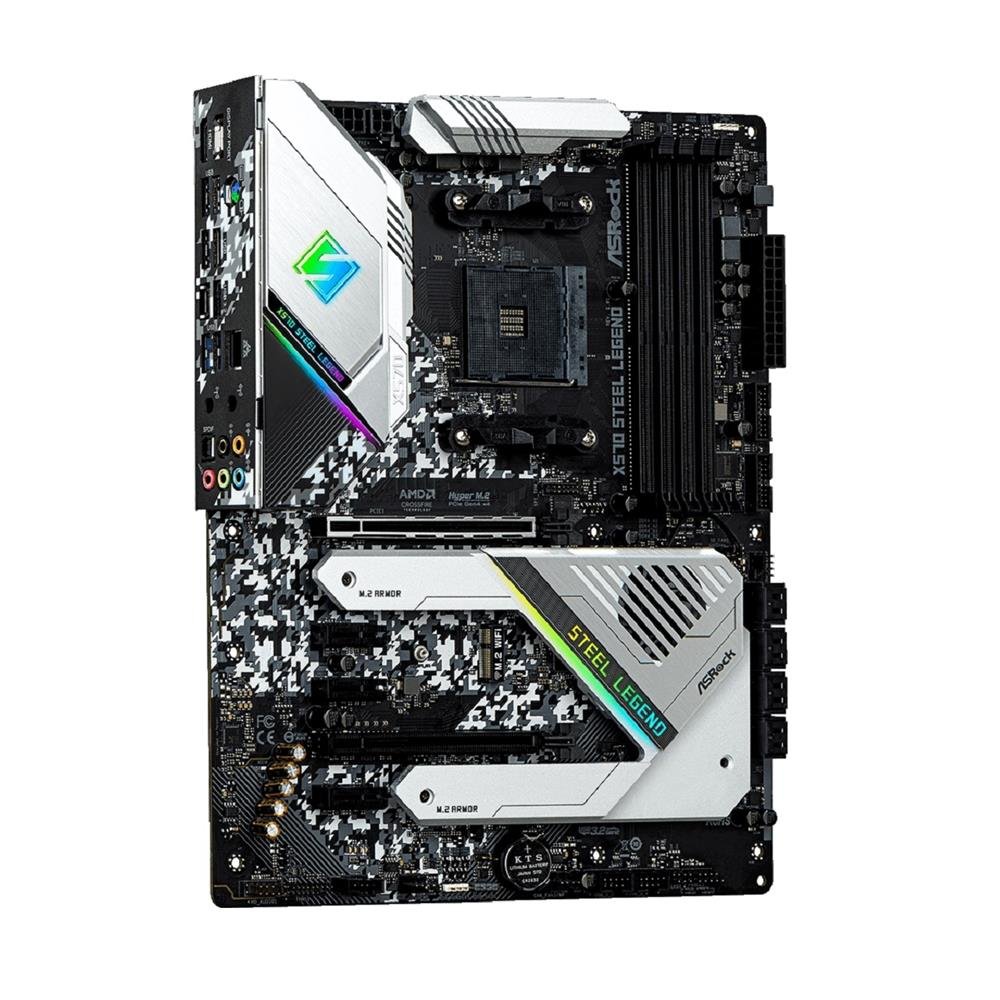

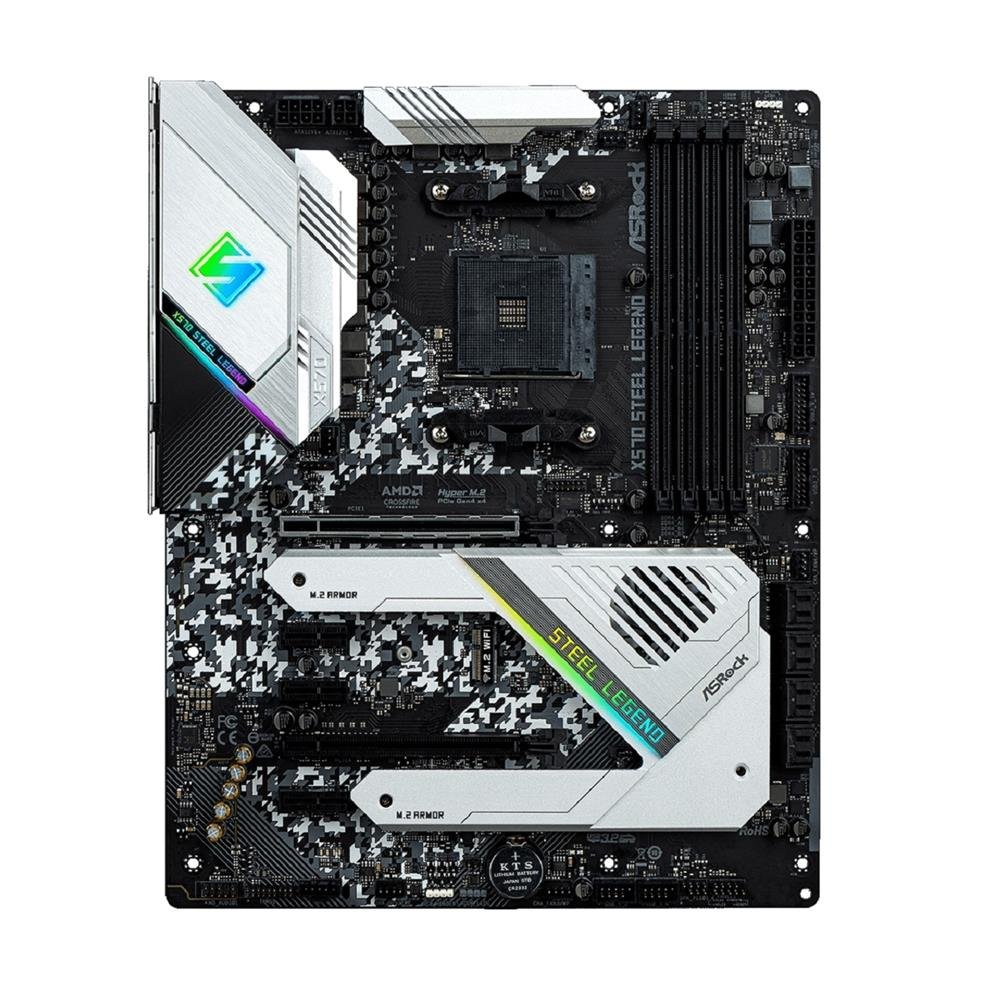

Placa Mãe ASRock X570 Steel Legend AMD AM4 ATX DDR4

ESPECIFICAÇÕES TÉCNICAS:

Recursos Únicos:

ASRock USB 3.2 Gen2:

Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)

Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)

ASRock Super Alloy:

Dissipador XXL Aluminum Alloy

Bobina de Energia 60A Premium

50A Dr.MOS

Bobina de Memoria Premium (Reduz 70% de perda no nucleo comparada a de po de ferro)

Capacitores Combo (Capacitores Nichicon 12K Pretos)

Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polimero condutivo)

I/O Armor

PCB Preto Fosco

PCB de Fibra de Vidro de Alta Densidade

PCB de 2oz de Cobre

Slot de Aço ASRock Gen4

ASRock Full Coverage M.2 Heatsink

ASRock Hyper M.2 (PCIe Gen4x4 SATA3)

ASRock Ultra USB Power

ASRock Checagem de Status do Post (PSC)

ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)

Live Update APP Shop ASRock

CPU:

Suporta Soquete AMD AM4 Ryzen 2000, 3000, 4000 G-Series e 5000 Series Desktop Processors*

Intersil Digital PWM

Design Power Phase 10

* Consulte a lista de suporte de CPU em nosso site para obter mais informações.

Chipset:

AMD X570

Memoria:

Tecnologia de memoria DDR4 Dual Channel

4 x slots DDR4 DIMM

CPUs AMD serie Ryzen (Matisse) suportam memoria DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC não-ECC, sem-buffer*

CPUs AMD serie Ryzen (Pinnacle Ridge) suportam memoria DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC não-ECC, sem-buffer*

CPUs AMD serie Ryzen (Picasso) suportam memoria DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

Capacidade maxima de memoria do sistema: 128GB**

Suporta modulos de memoria Extreme Memory Profile (XMP)

15µ de Ouro nos Contatos dos Slots DIMM

* Para CPUs da Serie Ryzen (Picasso), o ECC e suportado apenas com CPUs PRO.

** Devido a limitações do sistema operacional, o tamanho da memoria pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação

.

BIOS:

BIOS de 256Mb AMI UEFI Legal com Interface Grafica

Suporta "Plug e Play"

Compativel com eventos de despertar ACPI 5.1

Suporta jumperfree

Suporta SMBIOS 2.3

CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Multi-ajuste de Voltagem

Graficos:

Graficos AMD Radeon Serie Vega integrados nas APUs Serie Ryzen*

DirectX 12, Pixel Shader 5.0

Memoria compartilhada padrão de 2GB. Memoria compartilhada maxima suporta ate 16GB.**

Dupla Saida Grafica: suporta portas HDMI e DisplayPort 1.2 por conectores independentes

Suporta HDMI 2.0 com resolução maxima de 4K x 2K (4096x2160) @ 60Hz

Suporta DisplayPort 1.2 com resolução maxima de 4K x 2K (4096x2160) @ 60Hz

Suporta Sincronismo Automatico de Labios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.0 (Monitor HDMI compativel necessario)

Suporta HDR (High Dynamic Range) com HDMI 2.0

Suporta HDCP 2.2 com a portas HDMI 2.0 e DisplayPort 1.2

Suporta reprodução 4K Ultra HD (UHD) com as portas HDMI 2.0 e DisplayPort 1.2

Suporta Microsoft PlayReady

* O suporte pode variar dependendo da CPU

** A memoria maxima compartilhada de 16GB requer 32GB de memoria instalada no sistema.

Áudio:

Áudio HD 7.1 Canais com Proteção de Conteudo (Codec de Áudio Realtek ALC1220)

Suporte Áudio Blu-ray Premium

Suporta Surge Protection

Suporta Purity Sound 4

Amplificador de Headset Premium NE5532 para o Conector do Painel Frontal (suporta headsets de ate 600 Ohms)

Entrada-Pure Power

Tecnologia Direct Drive

Proteção de Isolamento do PCB

Sensor de Impedancia na Saida Traseira

Camadas do PCB Individuais para os Canais E/D de Áudio

Conectores de Áudio de Ouro

Conector de Áudio com 15µ de Ouro

Rede:

Gigabit LAN 10/100/1000 Mb/s

GigaLAN Intel I211AT

Suporta Wake-On-LAN

Suporta Proteção Contra Raios/ESD

Suporta Eficiencia de Energia Ethernet 802.3az

Suporta PXE

Slots:

CPUs AMD serie Ryzen (Matisse) :

2 x slots PCI Express 4.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*

CPUs AMD serie Ryzen (Pinnacle Ridge) :

2 x slots PCI Express 3.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*

CPUs AMD serie Ryzen (Picasso)

:

2 x Slots PCI Express 3.0 x16 (um a x8 (PCIE1); duplo a x8 (PCIE1) / x4 (PCIE4))*

3 x Slots PCI Express 4.0 x1

Suporta AMD Quad CrossFireX e CrossFireX

1 x Soquete M.2 (Key E), suporta modulo WiFi/BT tipo 2230

15µ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)

* SSD NVMe como discos de boot

Armazenamento:

8 x Conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

1 x Soquete Hyper M.2 (M2_1), suporta modulo M.2 PCIe M Key tipo 2230/2242/2260/2280 ate Gen4x4 (64 Gb/s) (com CPU Matisse) ou Gen3x4 (32 Gb/s) (com CPU Pinnacle Ridge e Picasso)*

1 x Soquete Hyper M.2 (M2_2), suporta modulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e modulos M.2 PCIe ate Gen4x4 (64 Gb/s)*

* Se o suporte a Thunderbolt estiver ativado, M.2 do tipo SATA sera desabilitado.

SSD NVMe como discos de boot

Suporta ASRock U.2 Kit

Suporta RAID 0/1/10

Conectores:

1 x Conector de Speaker e Power LED

1 x Conector para LED da Ventoinha AMD*

1 x Conector RGB LED**

1 x Conector de LED Endereçavel***

1 x Conector de Ventoinha da CPU (4-pin)****

1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****

4 x Conectores de Ventoinha de Gabinete/Bomba D¿agua (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)******

1 x Conector de energia ATX 24 pinos

1 x Conector de Energia 12V 8 pinos

1 x Conector de energia 12V 4 pinos

1 x Conector de painel de audio frontal (Conector de Áudio com 15µ de Ouro)

1 x Conector USB de Ventoinha de LED AMD

1 x Conector Thunderbolt AIC (5-pin) (Suporta apenas Placa ASRock Thunderbolt AIC R2.0)

2 x Conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

2 x Conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

1 x Conector SPI TPM*******

* O Conector para LED da Ventoinha AMD e compativel com uma faixa de LED RGB normal.

O Conector Interno AMD Fan LED suporta fitas de LED de no maximo 3A (36W) e com comprimento de ate 2,5M.

** Suporta Fita de LED de ate 12V/3A, 36W no total

*** Suporta Fita de LED de ate 5V/3A, 15W no total

**** O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência maxima de 1A (12W).

***** O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no maximo 2A (24W).

****** O Conector de Ventoinha de Gabinete/Bomba D¿agua suporta ventoinha de water cooler de no maximo 2A (24W).

CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos esta em uso.

******* Consulte o link para obter mais informações: https://asrock.com/mb/spec/product.asp Model=TPM-SPI

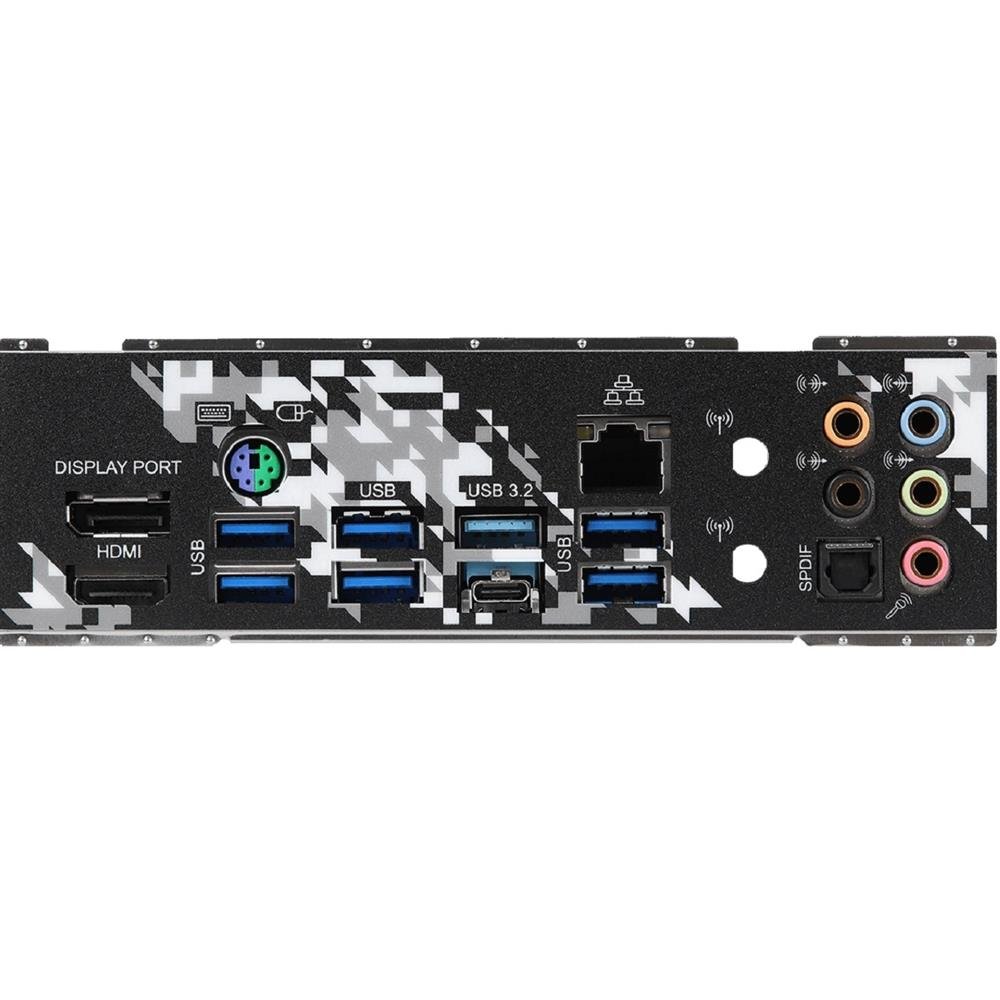

Painel Traseiro:

2 x Portas Antenna (na Proteção do Painel Traseiro)

1 x Porta de Mouse / Teclado PS/2

1 x Porta HDMI

1 x DisplayPort 1.2

1 x Porta de Saida Óptica SPDIF

1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta Proteção Contra ESD)

1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (Suporta Proteção Contra ESD)

6 x Portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)*

1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

Conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)

* Ultra USB Power e suportado nas portas USB3_56.

A função de despertar ACPI não e suportada nas portas USB3_56.

Software e UEFI:

Software:

ASRock A-Tuning

ASRock Polychrome SYNC

ASRock XFast LAN

UEFI:

UEFI Full HD ASRock

ASRock Instant Flash

* Estes utilitarios podem ser baixados na APP Shop.

Monitor de Hardware:

Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

Tacometro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

Quiet Fan (Ajuste automatico das ventoinhas do gabinete de acordo com a temperatura do CPU) : CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

Formato:

Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

PCB de 2oz de Cobre

Sistema Operacional:

Microsoft Windows 10 64-bit

Certificações:

FCC, CE

Pronta para ErP/EuP (Necessario fonte de alimentação pronta para ErP/EuP)
