Placa Mãe Asus Prime B760m-A Ddr4 Lga1700 Matx

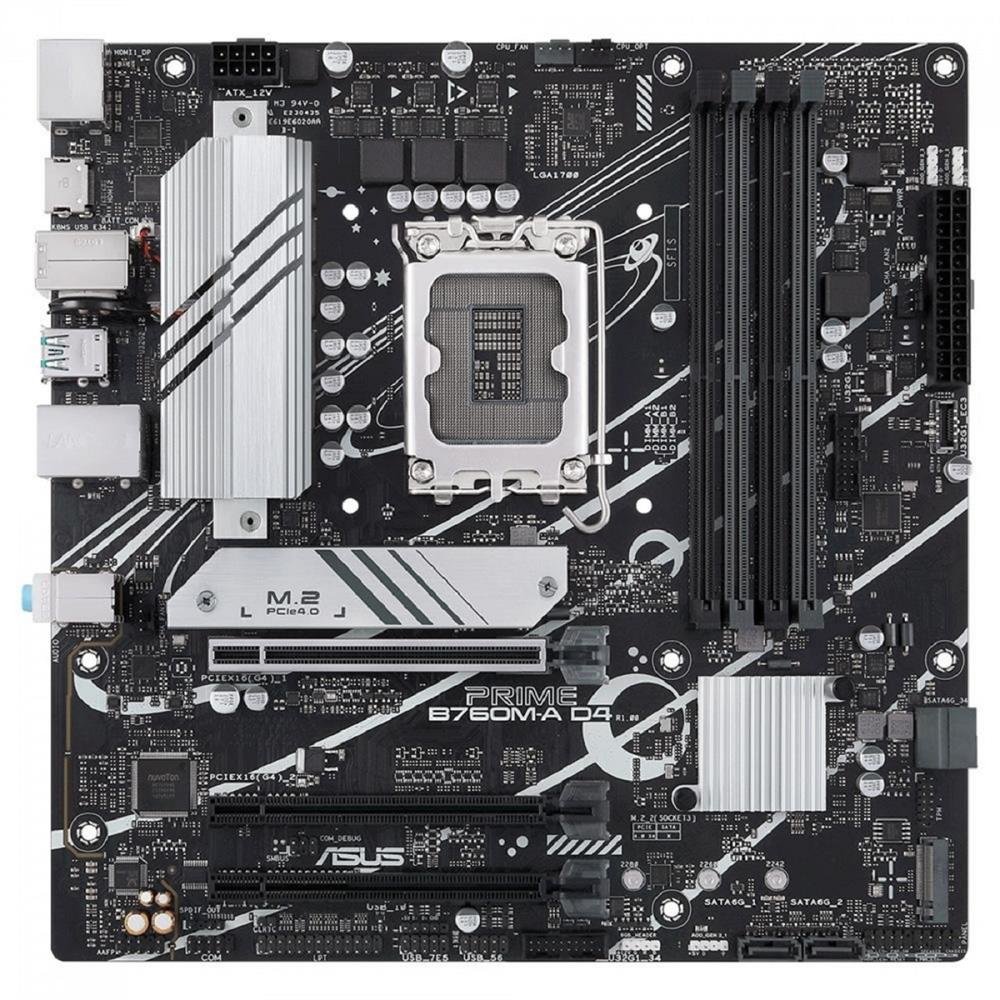

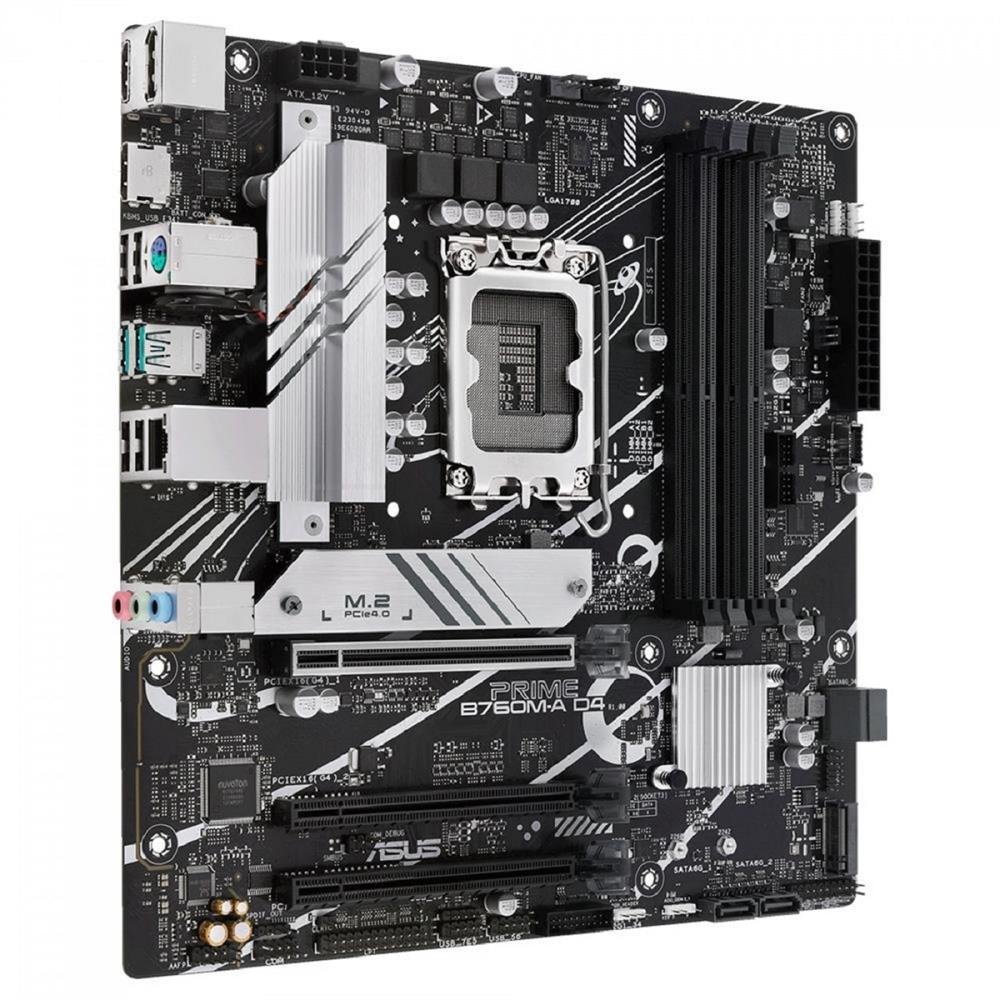

PLACA MÃE ASUS PRIME B760M-A D4, CHIPSET B760, INTEL LGA 1700, MATX, DDR4

As placas-mãe da série ASUS Prime são habilmente projetadas para liberar todo o potencial dos processadores Intel Core de 13ª geração . Com um design de energia robusto, soluções de resfriamento abrangentes e opções de ajuste inteligentes, o PRIME B760M-A AX D4 oferece aos usuários e construtores de PC DIY uma variedade de otimizações de desempenho por meio de software intuitivo e recursos de firmware.

VRM DISSIPADOR DE CALOR E ALMOFADA TÉRMICA

O dissipador de calor VRM e a almofada térmica melhoram a transferência de calor dos MOSFETs e calços para melhor desempenho de resfriamento.

SUPORTE DDR4

As melhorias no projeto de roteamento de rastreamento fornecem aos processadores Intel mais recentes acesso aprimorado à largura de banda da memória. A tecnologia ASUS OptiMem II mapeia cuidadosamente os caminhos de sinal de memória em diferentes camadas de PCB para reduzir a distância do caminho e adiciona zonas de blindagem que reduzem significativamente o crosstalk.

DISSIPADOR DE CALOR M.2

O dissipador de calor M.2 evita o estrangulamento que pode ocorrer com o armazenamento M.2 durante transferências contínuas. O dissipador de calor é mantido no lugar por parafusos cativos, e esses parafusos cativos removíveis ajudam a reduzir o risco de quedas ou perdas durante a remoção do dissipador de calor.

Características:

Marca: ASUS

Modelo: 90MB1D00-M0EAY0

Especificações técnicas:

CPU:

ntel Socket LGA1700 para processadores Intel Core de 13ª geração e processadores Intel Core, Pentium Gold e Celeron de 12ª geração * Suporta tecnologia Intel Turbo Boost 2.0 e tecnologia Intel Turbo Boost Max 3.0**

Chipset:

Chipset Intel B760

Memória:

4 x DIMM, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memória não ECC, sem buffer*

Arquitetura de memória de canal duplo compatível com

perfil de memória Intel Extreme (XMP)

OptiMem II

* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória. Para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória.

Gráficos:

1 x DisplayPort** 2 x portas

HDMI

Slots de expansão:

Processadores Intel 13ª e 12ª geração

1 x slot PCIe 4.0 x16 Chipset

Intel B760

1 x slot PCIe 4.0 x16 (suporta o modo x4)

2 x slot PCIe 4.0 x16 (suporta o modo x1)

Nota: Para garantir a compatibilidade do dispositivo instalado , consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenamento:

Total suporta 2 slots M.2 e 6 portas SATA 6 Gb/s*

Processadores Intel 13ª e 12ª geração Slot M.2_1 (Chave M), tipo 2242/2260/2280

(suporta o modo PCIe 4.0 x4)

Intel B760 Chipset

M.2_2 slot (Chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

6 portas SATA 6 Gb/s

* Tecnologia de armazenamento Intel Rapid suporta SATA RAID 0/1/5/10.

Ethernet:

1 x Ethernet Realtek 2.5Gb

USB:

USB traseiro (total de 6 portas)

2 x portas USB 3.2 Gen 2 (2 x Tipo A)

4 x portas USB 2.0 (4 x tipo A)

USB frontal (total de 10 portas)

2 x conectores USB 3.2 Gen 1 suportam 4 adicionais Portas

USB 3.2 Gen 1 2 conectores USB 3.2 Gen 1 (suporta USB Type-C )

2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

Áudio:

Realtek 7.1 Surround Sound CODEC de áudio de alta definição*

- Suporta: Detecção de Jack, Multi-streaming, Re-tarefa de Jack no Painel Frontal

- Suporta reprodução de até 24 bits/192 kHz

Recursos

de Áudio - Blindagem de Áudio

- Capacitores de áudio Premium

- Camadas PCB de áudio dedicadas

* Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do Painel Traseiro:

2 x portas USB 3.2 Gen 2 (2 x Tipo-A)

4 x portas USB 2.0 (4 x Tipo-A)

1 x DisplayPort 2 x portas

HDMI

1 x Módulo Wi-Fi

1 x porta Realtek 2.5Gb Ethernet

3 x Áudio conectores

1 porta combinada de teclado/mouse PS/2

Conectores internos de E/S:

Relacionado ao ventilador e refrigeração

1 x Conector do ventilador da CPU de 4 pinos

1 x Conector do ventilador OPT da CPU de 4 pinos

2 x Conectores do ventilador do chassi de 4 pinos

Relacionado à energia

1 x Conector de alimentação principal de 24 pinos

1 x Conector de alimentação +12V de 8 pinos

Relacionado ao armazenamento

2 slots M.2 (Chave M)

4 portas SATA 6 Gb/s

USB

2 conectores USB 3.2 Gen 1 compatíveis 4 portas adicionais USB 3.2 Gen 1

2 conectores USB 3.2 Gen 1 (suporta USB Type-C)

2 x Conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

Diversos

3 x cabeçalhos endereçáveis ??Gen 2

1 x cabeçalho Aura RGB

1 x cabeçalho Clear CMOS

1 x cabeçalho da porta COM

1 x cabeçalho de áudio do painel frontal (AAFP)

1 x cabeçalho LPT

1 x Conector de saída S/PDIF

1 x Conector SPI TPM (14-1 pinos)

1 x Conector do painel do sistema de 20-3 pinos com função de intrusão do chassi 1 x Conector

da bateria RTC

Acessórios:

Cabos

2 cabos SATA 6Gb/s

Diversos

1 antena móvel ASUS Wi-Fi

1 blindagem de E/S 1 pacote de

borracha M.2

1 pacote de parafusos para SSD M.2

Documentação

1 guia do usuário

Fator de forma:

Fator de forma mATX

9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
