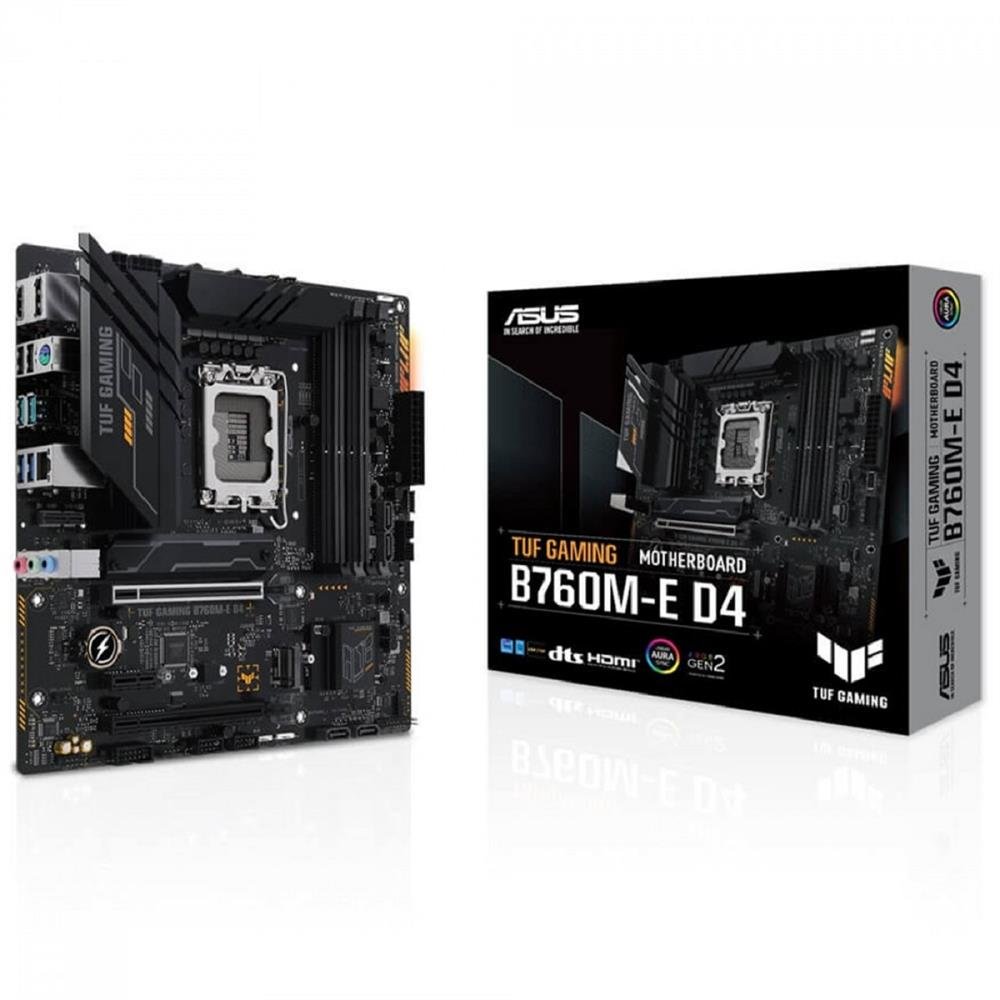

Placa Mãe Asus Tuf Gaming B760m-E D4, Chipset B760, Intel Lga 1700, Matx, Ddr4, 90Mb1e90-M1eay0

PLACA MÃE ASUS TUF GAMING B760M-E D4, CHIPSET B760, INTEL LGA 1700, MATX, DDR4

A TUF GAMING B760M-E D4 pega todos os elementos essenciais dos mais recentes processadores Intel e combina-os com funcionalidades prontas para jogos e durabilidade comprovada. Projetada com componentes de nível militar, uma solução de energia atualizada e um sistema de resfriamento abrangente, esta placa-mãe supera as expectativas com desempenho sólido para maratonas de jogos. As placas-mãe TUF GAMING também passam por rigorosos testes de resistência para garantir que possam lidar com condições onde outras podem falhar. Esteticamente, este modelo incorpora uma placa de identificação em relevo e elementos de design geométrico para refletir a confiabilidade e estabilidade que definem a série TUF GAMING.

SAFESLOT CORE+ E SAFEDIMM

SafeSlot Core+ é uma bainha de metal reforçada adicionada a um slot PCIe para manter uma placa firmemente instalada. Como o PCIe 5.0 é duas vezes mais rápido que o PCIe 4.0, a ASUS aprimorou os processos de fabricação SMT para o SafeSlot mais rápido tudo para garantir que os usuários obtenham as velocidades de dados mais altas possíveis.

CABEÇALHO RGB ENDEREÇÁVEL GEN 2

Três cabeçalhos endereçáveis Gen 2 RGB suportam até 500 LEDs em dispositivos Gen 2 RGB, capacitando o Aura Sync para adaptar automaticamente os efeitos de iluminação em todo o seu sistema. Os novos cabeçalhos também oferecem compatibilidade total com versões anteriores do equipamento Aura Sync existente.

GUARDAS ESD

Os protetores ESD prolongam a vida útil dos componentes, evitando danos causados ??por descarga eletrostática, fornecendo proteção para até +/10 kV de descarga de ar e +/6 kV de descarga de contato superando em muito os respectivos padrões da indústria de +/6 kV e +/4 kV. Os diodos TVS montados na superfície em um pacote duplo em linha ajudam a proteger seu PC contra picos de tensão.

FICHA TÉCNICA:

Características:

Marca:

Asus

Modelo:

90MB1E90-M1EAY0

Especificações:

CPU:

Intel Socket LGA1700 para processadores Intel Core de 13ª geração e processadores Intel Core, Pentium Gold e Celeron de 12ª geração* Suporta tecnologia Intel Turbo Boost 2.0 e tecnologia Intel Turbo Boost Max 3.0

Chipset:

Chipset Intel B760

Memória:

4 slots DIMM, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memória não ECC e sem buffer* Arquitetura de

memória de canal duplo

compatível com Intel Extreme Memory Profile (XMP)

OptiMem II

CPU e da memória.

Gráficos:

1 x DisplayPort** 1 x porta

HDMI TM

*** * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.

*** Suporta 4K@60Hz conforme especificado em HDMI 2.1.

Slots de expansão:

Processadores Intel de

13ª e 12ª geração 1 x slot PCIe 4.0 x16 Chipset

Intel B760

1 x slot PCIe 4.0 x16 (suporta o modo x4)

1 x slot PCIe 4.0 x1

Armazenar:

Total suporta 2 slots M.2 e 4 portas SATA 6 Gb/s * Processadores

Intel de 13ª e 12ª geração

slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

Intel Chipset B760

Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

4 portas SATA 6 Gb/s

* A tecnologia de armazenamento Intel Rapid suporta SATA RAID 0/1/5/10.

Ethernet:

1 x Ethernet Realtek 2,5 Gb

TUF LANGuard

Sem fio e Bluetooth:

Apenas slot M.2 vertical (Key E, CNVi e PCIe)*

* O módulo Wi-Fi é vendido separadamente.

USB:

USB traseiro (total de 6 portas)

2 x portas USB 3.2 Gen 2 (10G) (2 x Tipo A)

2 x portas USB 3.2 Gen1 (5G) (2 x Tipo A)*

2 x portas USB 2.0 (2 x Tipo -A)

USB frontal (total de 7 portas)

1 x conector USB 3.2 Gen 2 (10G) (suporta USB Type-C )

1 x conector USB 3.2 Gen 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais *

2 x USB Os cabeçalhos 2.0 suportam 4 portas USB 2.0 adicionais

* Porta U32G1_E1, porta U32G1_E2, porta U32G1_E3 e porta U32G1_E4 compartilham a largura de banda.

Áudio:

CODEC de áudio de alta definição Realtek 7.1 Surround Sound*

Suporta: detecção de Jack,

Multi-streaming, retarefa de Jack no painel frontal

Suporta reprodução de até 24 bits/192 kHz"

Recursos de áudio

Blindagem de áudio

Capacitores de áudio premium

PCB de áudio dedicado camadas

* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do painel traseiro:

2 x portas USB 3.2 Gen 2 (10G) (2 x Tipo A)

2 x portas USB 3.2 Gen 1 (5G) (2 x Tipo A)

2 x portas USB 2.0 (2 x Tipo A)

1 x DisplayPort

1 x porta HDMI TM

1 x porta Ethernet Realtek2.5Gb

3 x conectores de áudio

1 x slot vertical M.2 (tecla E)

1 x porta combinada teclado/mouse PS/2

Conectores internos de E/S:

Relacionado a ventilador e resfriamento

1 x Conector de ventilador de CPU de 4 pinos

1 x Conector de ventilador OPT de CPU de

4 pinos 2 x Conectores de ventilador de chassi de 4 pinos

Relacionado à alimentação

1 x Conector de alimentação principal de 24 pinos

1 x Conector de alimentação de 8 pinos + 12V

1 x Conector de alimentação de 4 pinos +12V

Relacionado ao armazenamento

2 x slots M.2 (chave M)

4 x portas SATA 6 Gb/s

USB

1 x conector USB 3.2 Gen 2 (10G) (suporta USB Type-C )

1 x USB 3.2 Gen 2 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais

2 x suporte para cabeçalhos USB 2.0 4 portas USB 2.0 adicionais

Diversos

3 x cabeçalhos endereçáveis ??Gen 2

1 x cabeçalho AURA RGB

1 x cabeçalho Clear CMOS

1 x cabeçalho de porta COM

1 x painel frontal Conector de áudio (AAFP)

1 x Conector do painel do sistema de 20-3 pinos com função de intrusão do chassi

1 x Conector de saída S/PDIF

Características especiais:

PROTEÇÃO ASUS TUF

DIGI+ VRM (Design de energia digital com DrMOS)

Protetores ESD

TUF LANGuard

Proteção contra sobretensão

SafeSlot Core+

E/S traseira em aço inoxidável

ASUS Q-Design

M.2 Q-Latch

Q-DIMM

Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])

Q-Slot

ASUS Thermal Solution

Dissipador de calor M.2 flexível

Design de dissipador de calor VRM

ASUS EZ DIY

ProCool

SafeDIMM

AURA Sync

Cabeçalho AURA RGB

Cabeçalhos endereçáveis ??Gen 2

Recursos de software:

Software exclusivo ASUS

Armory Crate

AURA Creator

AURA Sync

Fan Xpert 2+

Economia de energia

Cancelamento de ruído AI bidirecional

AI Suite 3

DIGI+ VRM

PC Cleaner TUF GAMING Processamento de áudio DTS

CPU-Z Norton 360 para jogadores (60 dias Avaliação gratuita) WinRAR UEFI BIOS ASUS EZ DIY ASUS CrashFree BIOS 3 ASUS EZ Flash 3 ASUS UEFI BIOS EZ Mode

BIOS:

ROM Flash de 128 Mb, BIOS UEFI AMI

Capacidade de gerenciamento:

WOL por PME, PXE

Acessórios:

Cabos

2 x cabos SATA 6 Gb/s

Diversos

1 x escudo de E/S

1 x pacote de borracha M.2

1 x pacote de parafusos SSD M.2

1 x adesivo TUF Gaming

Documentação

1 x cartão de certificação TUF

1 x guia do usuário

Fator de forma:

Fator de forma mATX

9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
