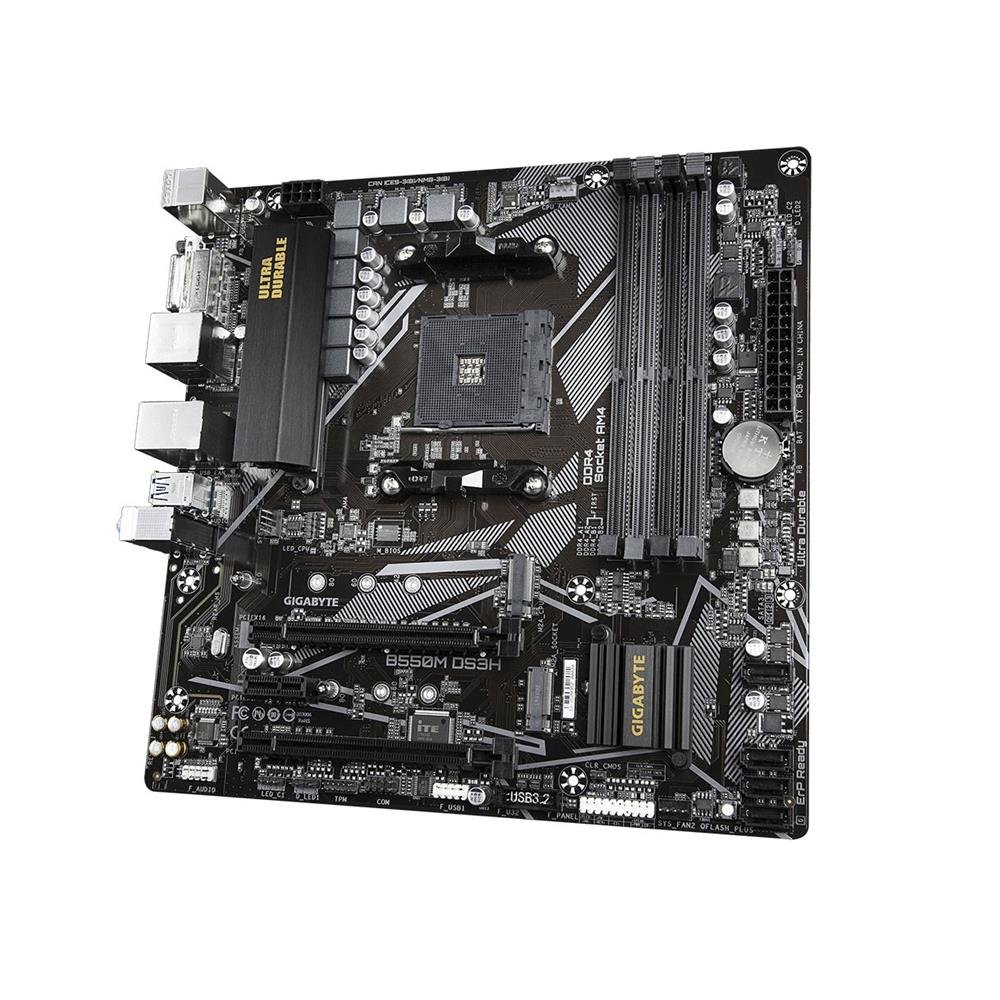

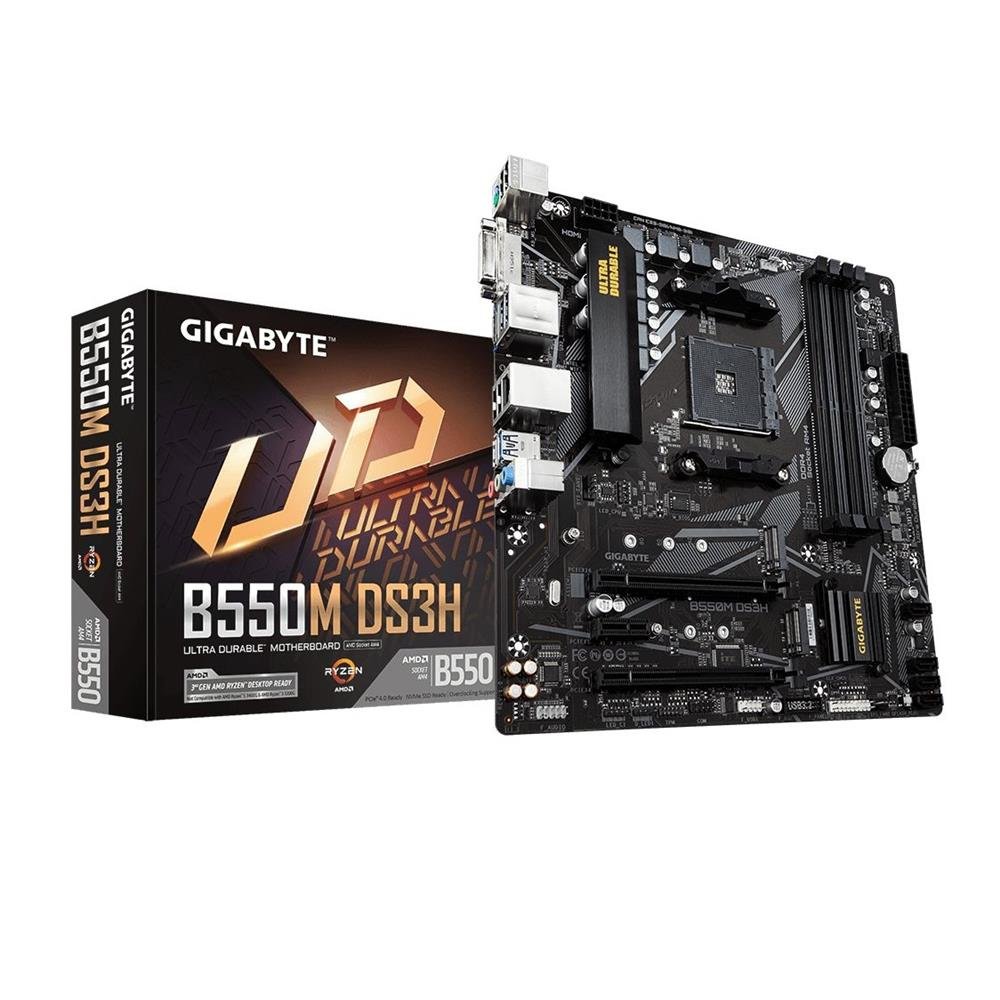

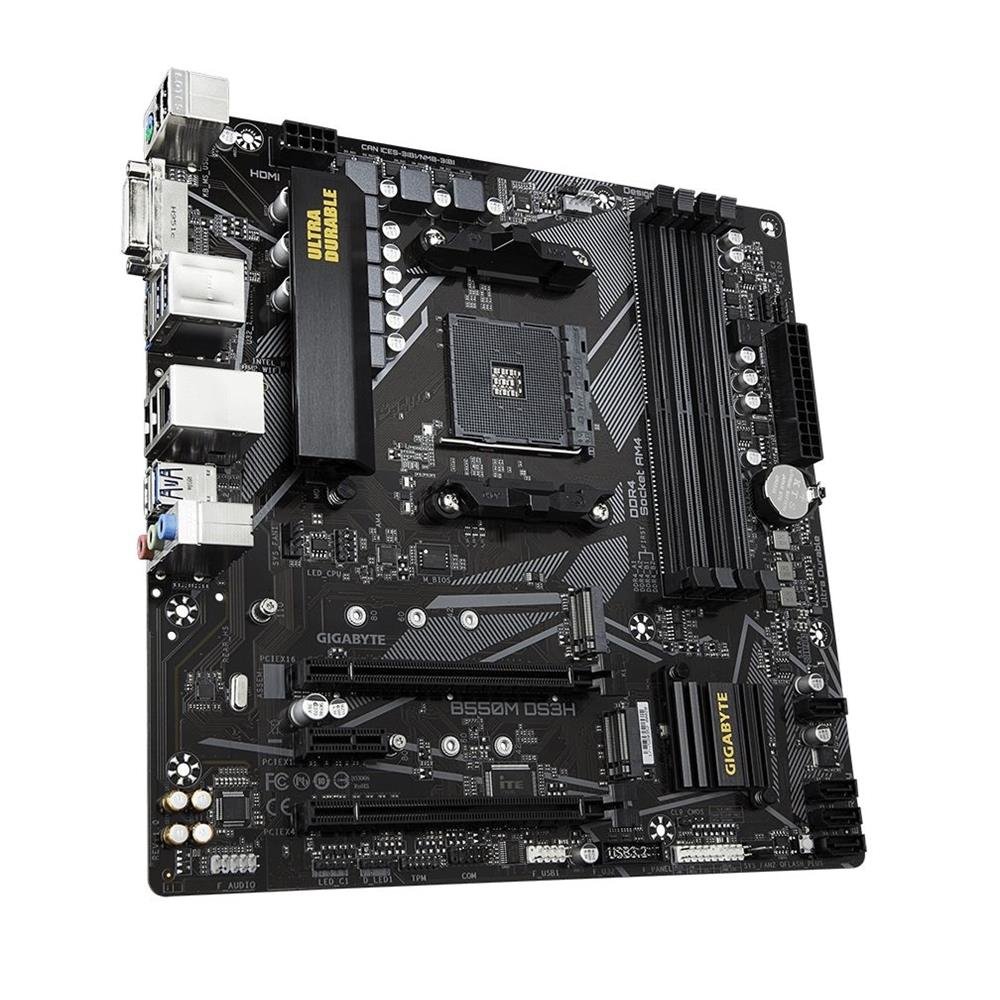

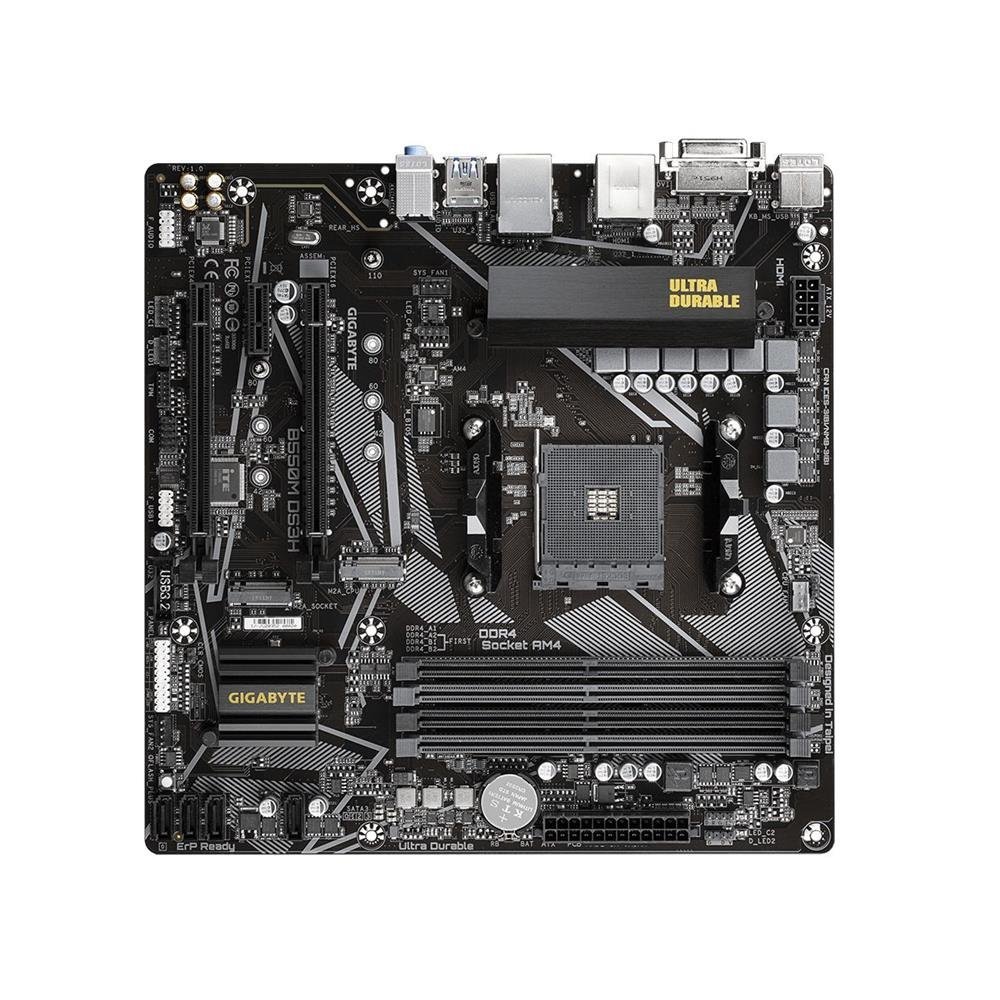

Placa Mãe Gigabyte B550M DS3H AM4 mATX DDR4 2x M.2

ESPECIFICAÇÕES TÉCNICAS

Caracteristicas:

Marca: Gigabyte

Modelo: B550M DS3H

Especificacões

CPU:

AMD Socket AM4, suporte para: Processadores AMD Ryzen 5000 Series/ Ryzen 5000 G-Series/ Ryzen 4000 G-Series e Ryzen 3000 Series

Chipset:

AMD B550

Memoria:

4 x soquetes DIMM DDR4 com suporte para ate 128 GB (capacidade de DIMM unico de 32 GB) de memoria do sistema

Suporte para DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466( OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz modulos de memoria

Arquitetura de memoria de canal duplo

Suporte para modulos de memoria DIMM 1Rx8/2Rx8 ECC sem buffer*

* O suporte a memoria ECC (modo ECC) varia de acordo com a CPU

Suporte para modulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC

Suporte para modulos de memoria Extreme Memory Profile (XMP)

(Consulte "Lista de suporte de memoria" para obter mais informacões.)

Graficos OnBoard:

Processador grafico integrado:

1 x porta DVI-D, suportando uma resolucão maxima de 1920x1200@60 Hz

* A porta DVI-D não suporta conexão D-Sub por adaptador.

1 x porta HDMI, suportando uma resolucão maxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.

Memoria compartilhada maxima de 16 GB

Áudio:

CODEC de audio Realtek

Áudio de alta definicão

2/4/5.1/7.1 canais

* Para configurar o audio de 7.1 canais, voce precisa abrir o software de audio e selecionar Configuracões avancadas do dispositivo > Dispositivo de reproducão para alterar primeiro a configuracão padrão. Por favor visite o website da GIGABYTE para detalhes sobre como configurar o software de audio.

LAN:

Chip de LAN Realtek GbE (10/100/1000 Mbit)

Slots de Expansão:

1 x slot PCI Express x16 (PCIEX16), integrado na CPU:

Os processadores AMD Ryzen 5000 Series e Ryzen 3000 Series suportam o modo PCIe 4.0 x16

Os processadores AMD Ryzen Ryzen 5000 G-Series e Ryzen 4000 G-Series suportam o modo PCIe 3.0 x16

* Para um desempenho ideal, se apenas uma placa grafica PCI Express for instalada, certifique-se de instala-la no slot PCIEX16.

1 x slot PCI Express x16 (PCIEX4), integrado no Chipset:

Suportando o modo PCIe 3.0 x4

1 x slot PCI Express x1 (PCIEX1), integrado no Chipset:

Suportando o modo PCIe 3.0 x1

Interface de armazenamento:

1 x conector M.2 (M2A_CPU), integrado na CPU, compativel com Socket 3, chave M, SSDs tipo 2242/2260/2280/22110:

Os processadores AMD Ryzen 5000 Series e Ryzen 3000 Series suportam SSDs SATA e PCIe 4.0 x4/x2

Os processadores AMD Ryzen Ryzen 5000 G-Series e Ryzen 4000 G-Series suportam SSDs SATA e PCIe 3.0 x4/x2

1 x conector M.2 (M2B_SB), integrado no Chipset, compativel com Socket 3, chave M, SSDs tipo 2242/2260/2280:

Suporta SSDs SATA e PCIe 3.0 x2

4 x conectores SATA 6Gb/s, integrados no Chipset:

Suporte para RAID 0, RAID 1 e RAID 10

USB

CPU:

4 x portas USB 3.2 Gen 1 no painel traseiro

Chipset:

2 x portas USB 3.2 Gen 1 disponiveis atraves do conector USB interno

6 x portas USB 2.0/1.1 (4 portas no painel traseiro, 2 portas disponiveis atraves do conector USB interno)

Conectores Internos I/O:

1 x conector de alimentacão principal ATX de 24 pinos

1 x conector de alimentacão ATX 12V de 8 pinos

1 x cabecalho do ventilador da CPU

2 x cabecalhos de ventilador do sistema

2 x cabecalhos de fita de LED enderecaveis

2 x cabecalhos de tiras de LED RGB

1 x faixa de LED do cooler da CPU/cabecalho da faixa de LED RGB

2 x M.2 Soquete 3 conectores

4 x conectores SATA 6Gb/s

1 x cabecalho do painel frontal

1 x cabecalho de audio do painel frontal

1 x conector USB 3.2 Gen 1

1 x conector USB 2.0/1.1

1 x cabecalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o modulo GC-TPM2.0_S)

1 x cabecalho de porta serial

1 x jumper CMOS claro

1 x botão Q-Flash Plus

*Todos os conectores de ventoinha estão sujeitos ao suporte AIO_Pump, Bomba e ventoinha de alto desempenho com capacidade de fornecer ate 2A/12V @ 24W.

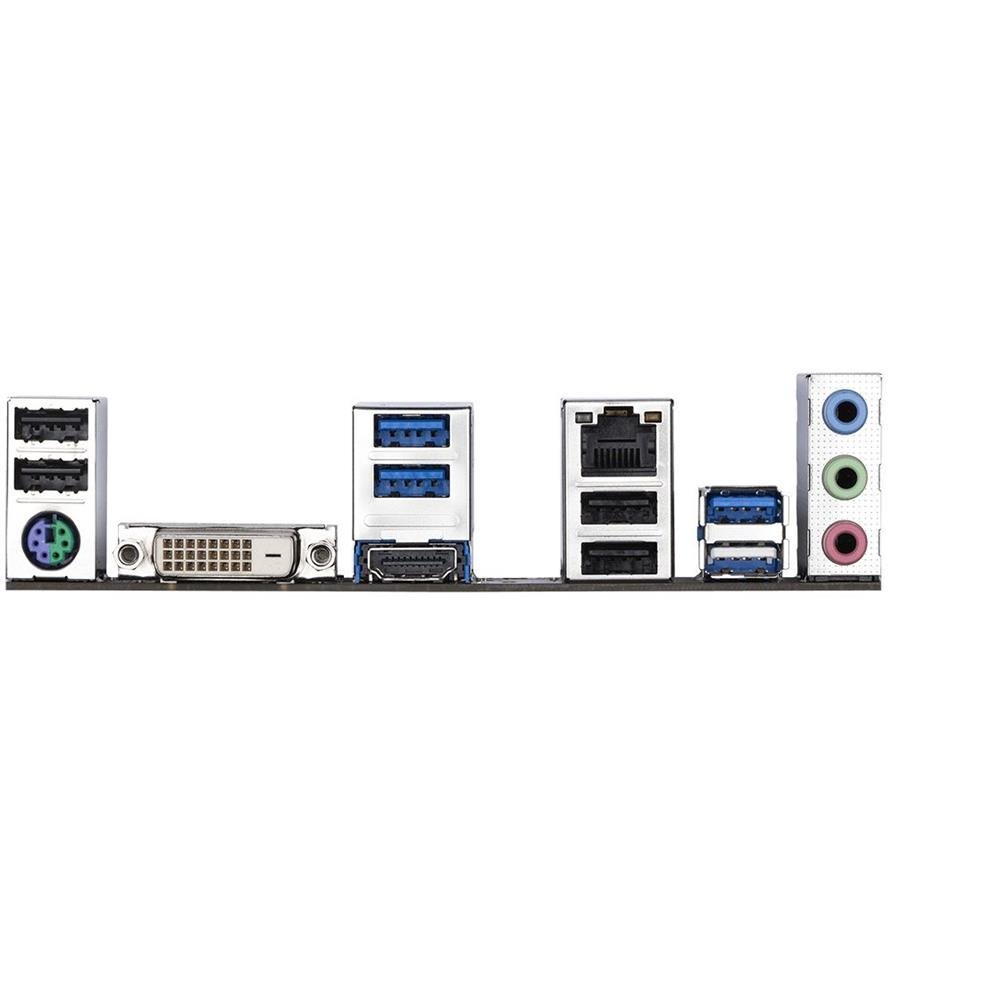

Conectores Painel Traseiro:

1 x porta de teclado/mouse PS/2

1 x porta DVI-D

1 x porta HDMI

4 x portas USB 3.2 Gen 1

4 x portas USB 2.0/1.1

1 x porta RJ-45

3 x tomadas de audio

Controlador de E/S:

Chip controlador de E/S iTE

Monitoramento H/W:

Deteccão de tensão

Deteccão de temperatura

Deteccão de velocidade do ventilador

Aviso de superaquecimento

Aviso de falha do ventilador

Controle de velocidade

do ventilador * O suporte a funcão de controle de velocidade do ventilador dependera do cooler que voce instalar.

BIOS:

1 x flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caracteristicas Exclusivas

Suporte para APP Center:

* Os aplicativos disponiveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funcões suportadas de cada aplicativo tambem podem variar dependendo das especificacões da placa-mãe. @BIOS

EasyTune Fast Boot ON/OFF Charge RGB Fusion Smart Backup System Information Viewer

Suporte para Q-Flash Plus

Suporte para Q-Flash

Suporte para instalacão Xpress

Pacote de Software:

Norton Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional:

Suporte para Windows 11 64 bits

Suporte para Windows 10 64 bits

Fator de forma:

Fator de forma Micro ATX; 24,4 cm x 24,4 cm
