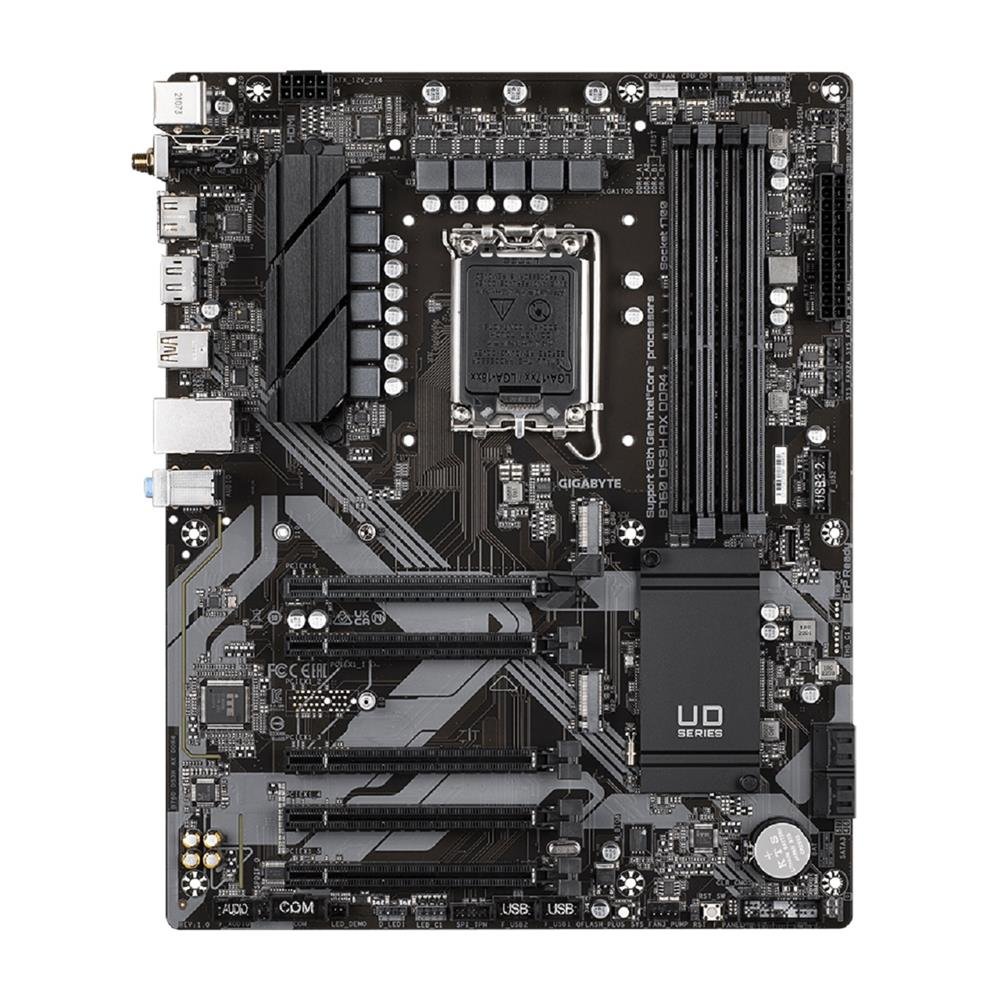

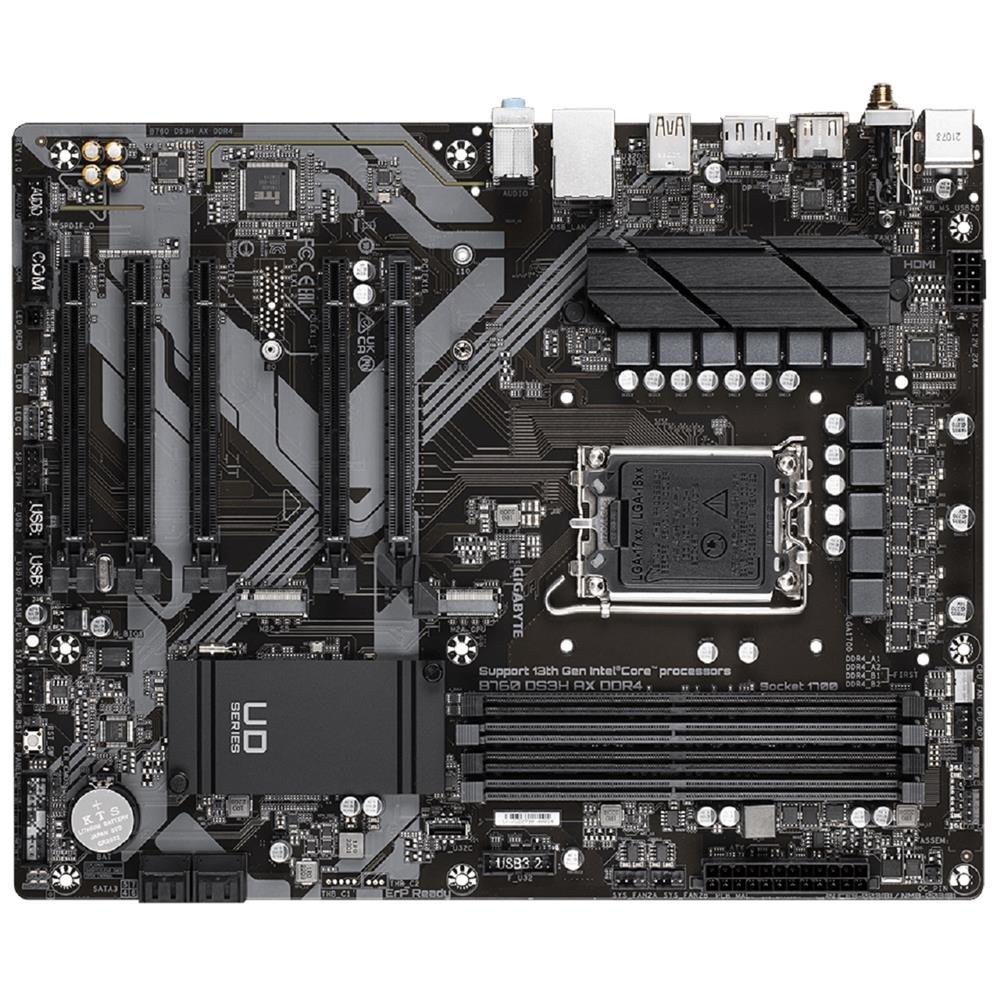

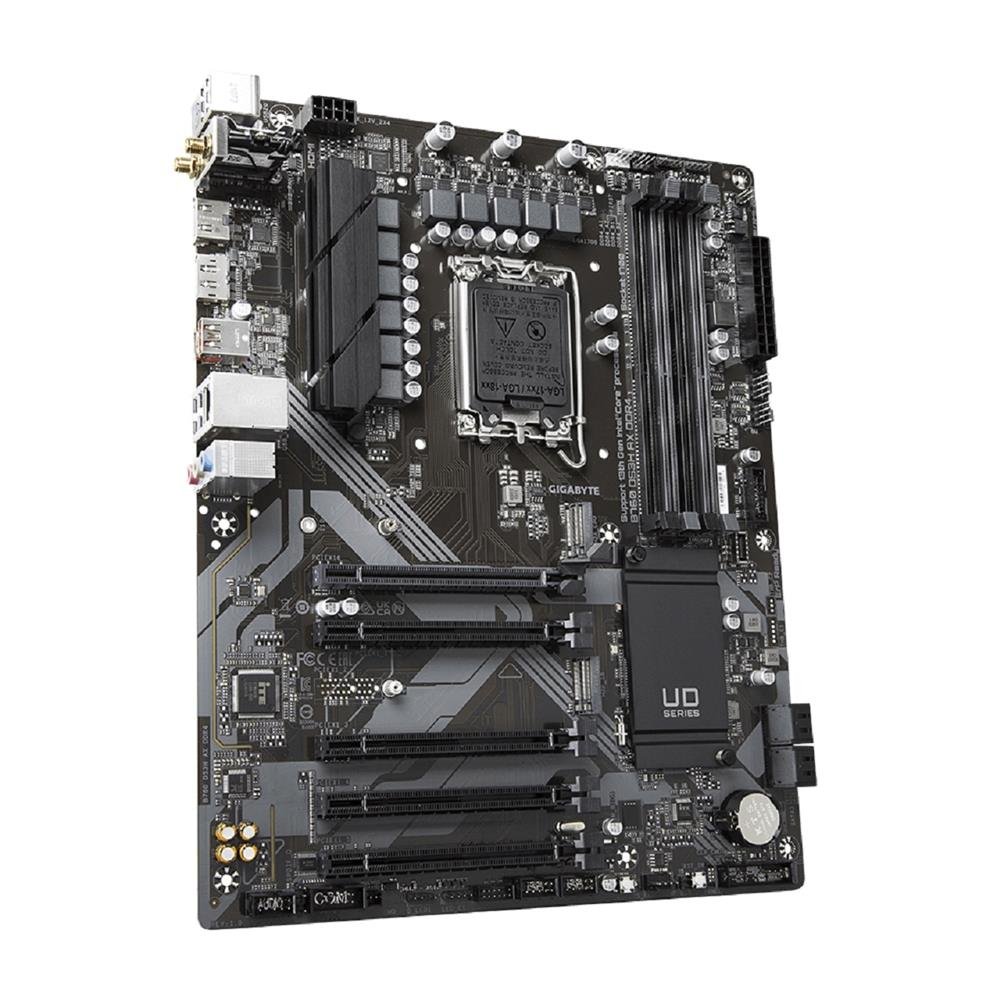

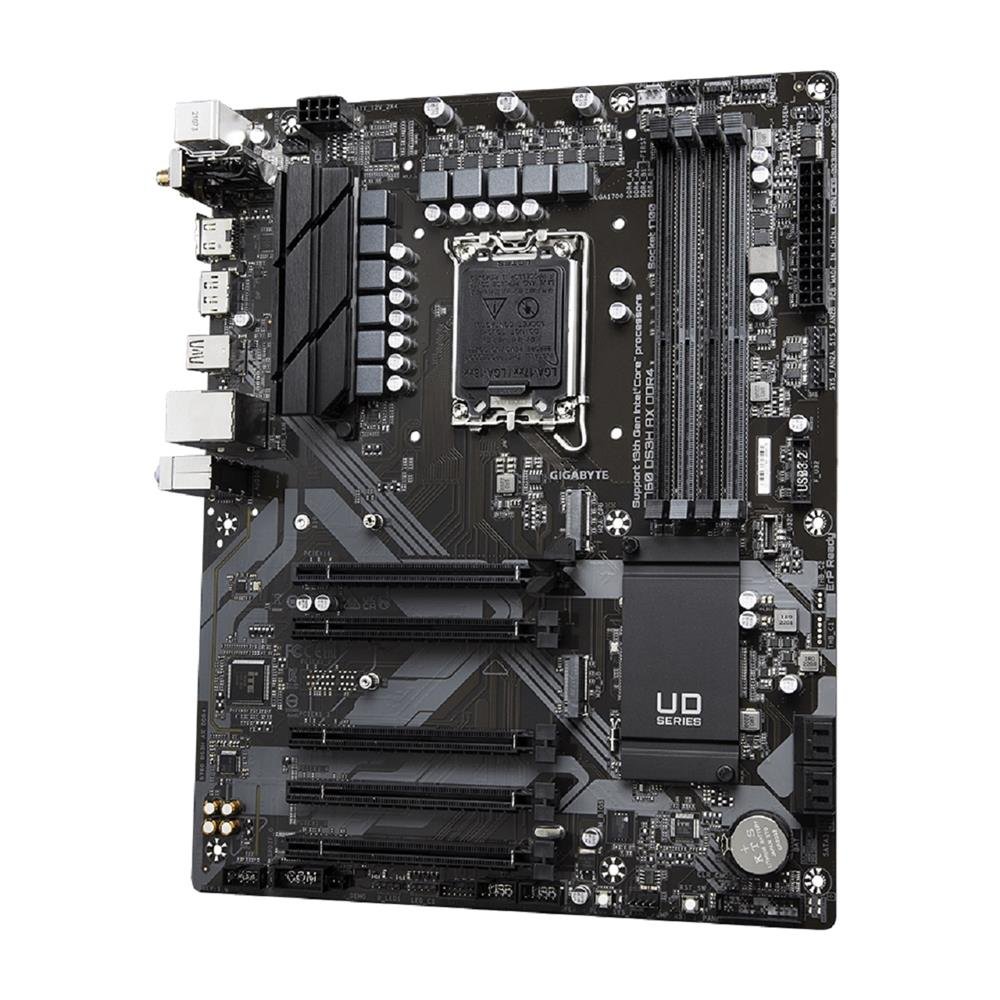

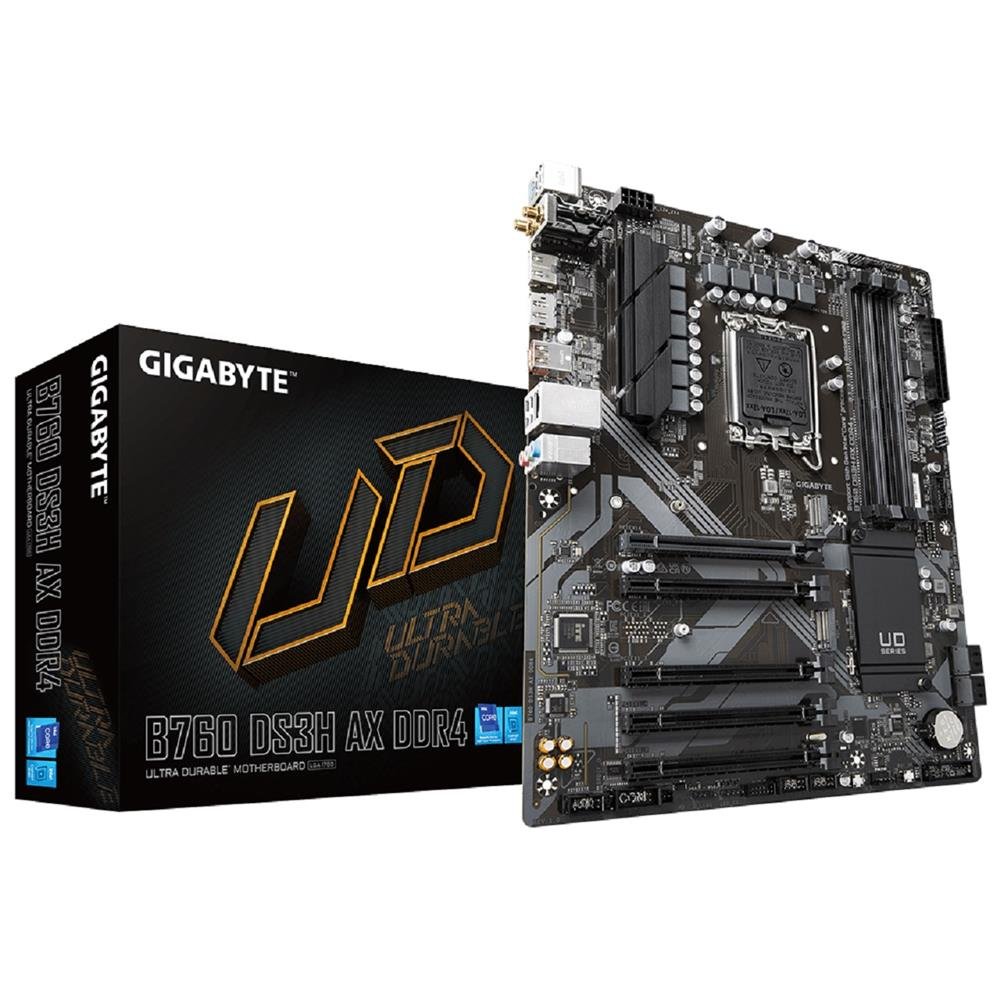

Placa Mãe Gigabyte B760 Ds3h Ax Ddr4, Chipset B760, Intel Lga 1700, Atx

PLACA MÃE GIGABYTE B760 DS3H AX DDR4, CHIPSET B760, INTEL LGA 1700, ATX, DDR4

Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e fornece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.

PERSONALIZAÇÃO

As placas-mãe GIGABYTE agrupam vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer efeitos de iluminação personalizáveis ??com estética excepcional para se adequar à sua personalidade única.

CONECTIVIDADE

As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da próxima geração de rede, armazenamento e conectividade Wi-Fi.

ULTRA DURÁVEL

O design GIGABYTE Ultra Durable fornece durabilidade do produto e processo de fabricação de alta qualidade. As placas-mãe GIGABYTE usam os melhores componentes e reforçam todos os slots para torná-los sólidos e duráveis.

FICHA TÉCNICA:

Características:

Marca: Gigabyte

Modelo: B760 DS3H AX DDR4

Especificações:

CPU:

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações

O cache L3 varia com a CPU

(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset:

Chipset Intel B760 Express

Memória:

Suporte para DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 ( O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400( O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 módulos de memória MT/s

4 soquetes DDR DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)

(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo:

Suporte para processador gráfico integrado - Intel HD Graphics:

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN:

Chip LAN Realtek GbE (1 Gbps/100 Mbps)

Módulo de comunicação sem fio

AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

LUETOOTH 5.2

Suporte para padrão sem fio 11ax 80MHz

Intel Wi-Fi 6E AX210 (PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160MHz

Intel Wi-Fi 6E AX211 (PCB rev. 1.2)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160MHz

Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.3)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão:

CPU:

1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

4 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1

(PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interface de armazenamento:

CPU:

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2

1 porta USB Type-C com suporte para USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

4 portas USB 2.0/1.1 no painel traseiro

Chipset+2 hubs USB 2.0:

4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O:

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçalho do ventilador da CPU

1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água

3 x conectores de ventilador do sistema

1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa LED RGB

2 x conectores M.2 soquete 3

4 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho de saída S/PDIF

1 x conector USB Type-C, com suporte para USB 3.2 Gen 1

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus

1 x botão de reinicialização

1 x jumper de redefinição

1 x jumper CMOS claro

Conectores Painel Traseiro:

1 x porta de teclado/mouse PS/2

2 x conectores de antena SMA (2T2R)

1 porta USB Type-C, com suporte para USB 3.2 Gen 2x2

1 x porta USB 3.2 Gen 2 Tipo A (vermelha)

4 portas USB 2.0/1.1

1 x porta HDMI

1 x porta de exibição

1 porta RJ-45

3 x tomadas de áudio

Controlador E/S:

Chip controlador de E/S iTE

Monitoramento H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:

1 x flash de 128 Mbits

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:

Suporte para Centro de Controle GIGABYTE (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q Flash

Suporte para Q-Flash Plus

Pacote de software:

Norton Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional:

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma:

Fator de forma ATX; 30,5 cm x 24,4 cm
