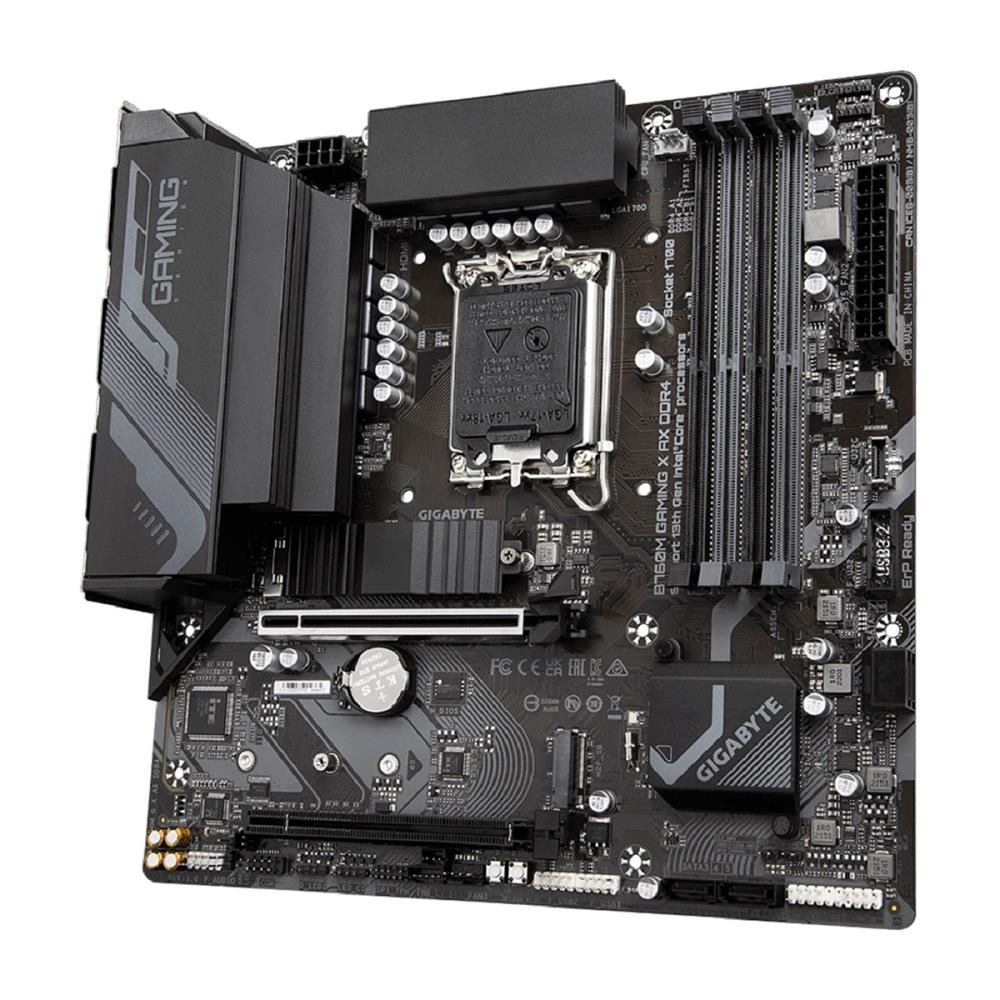

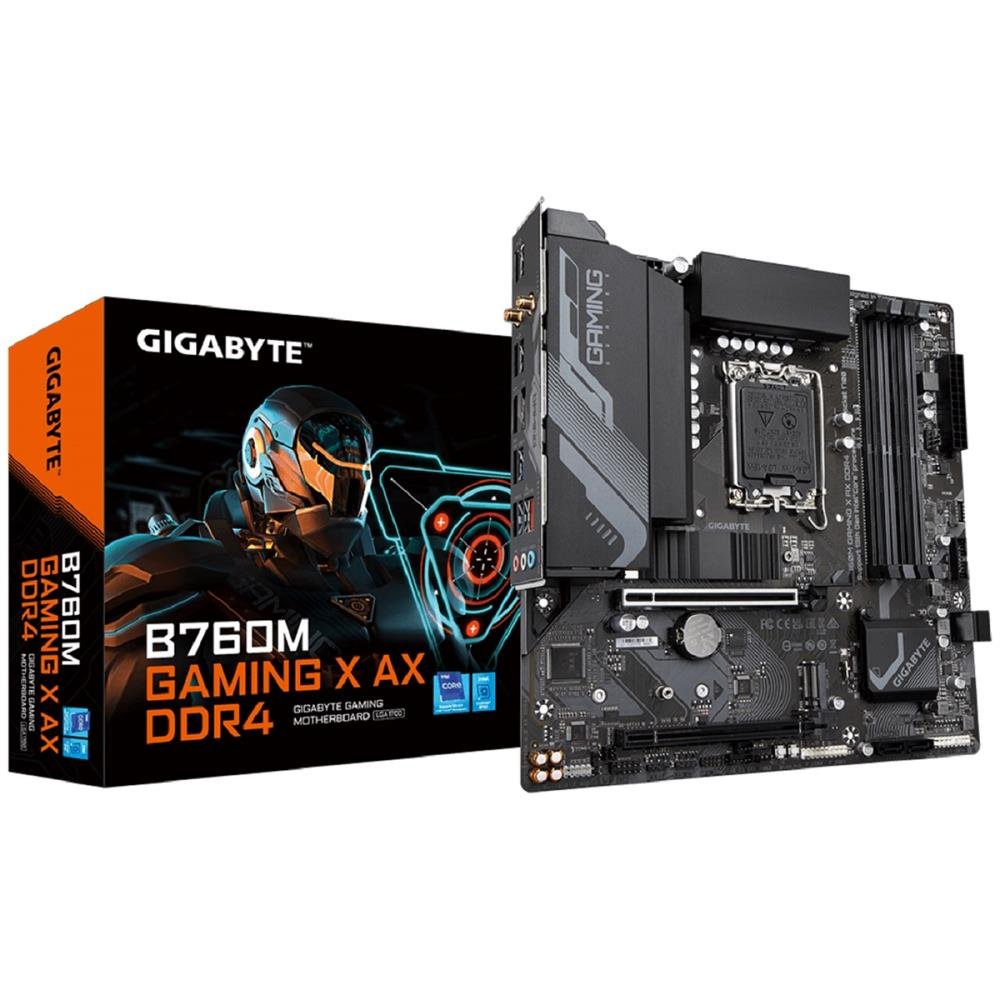

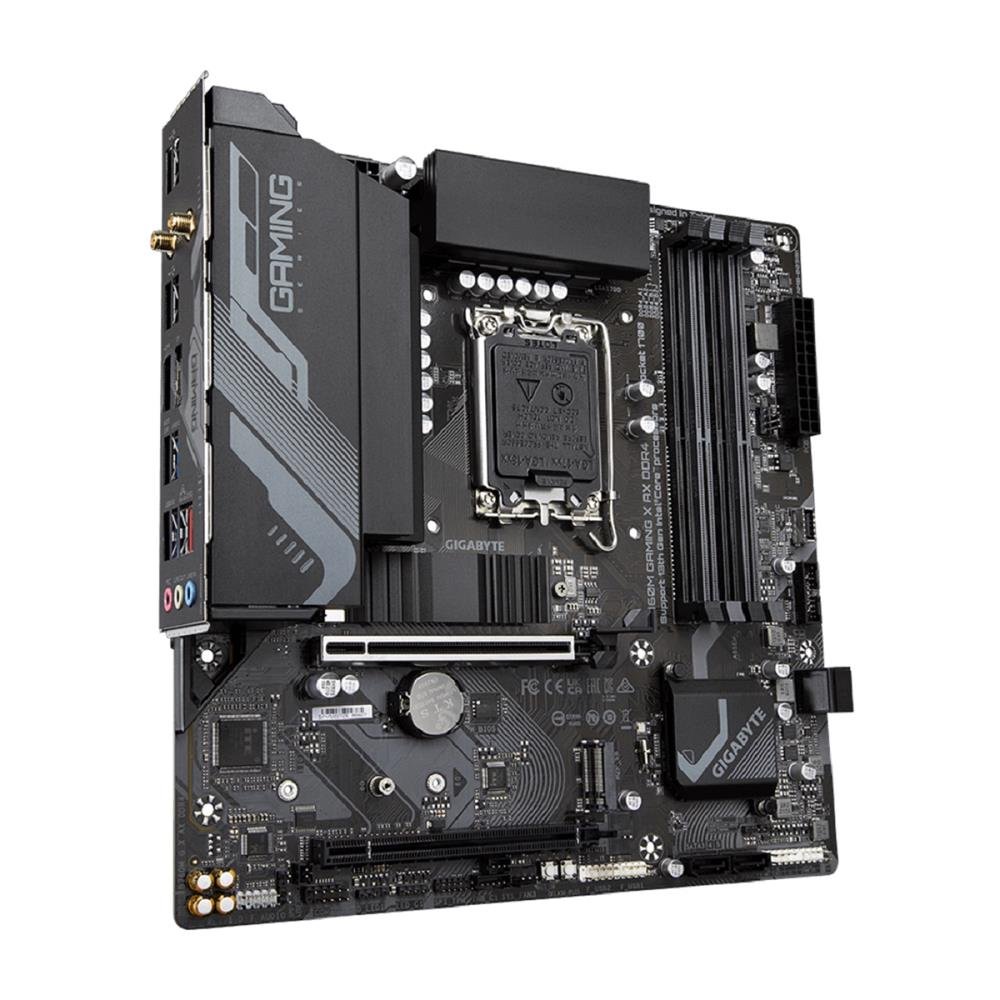

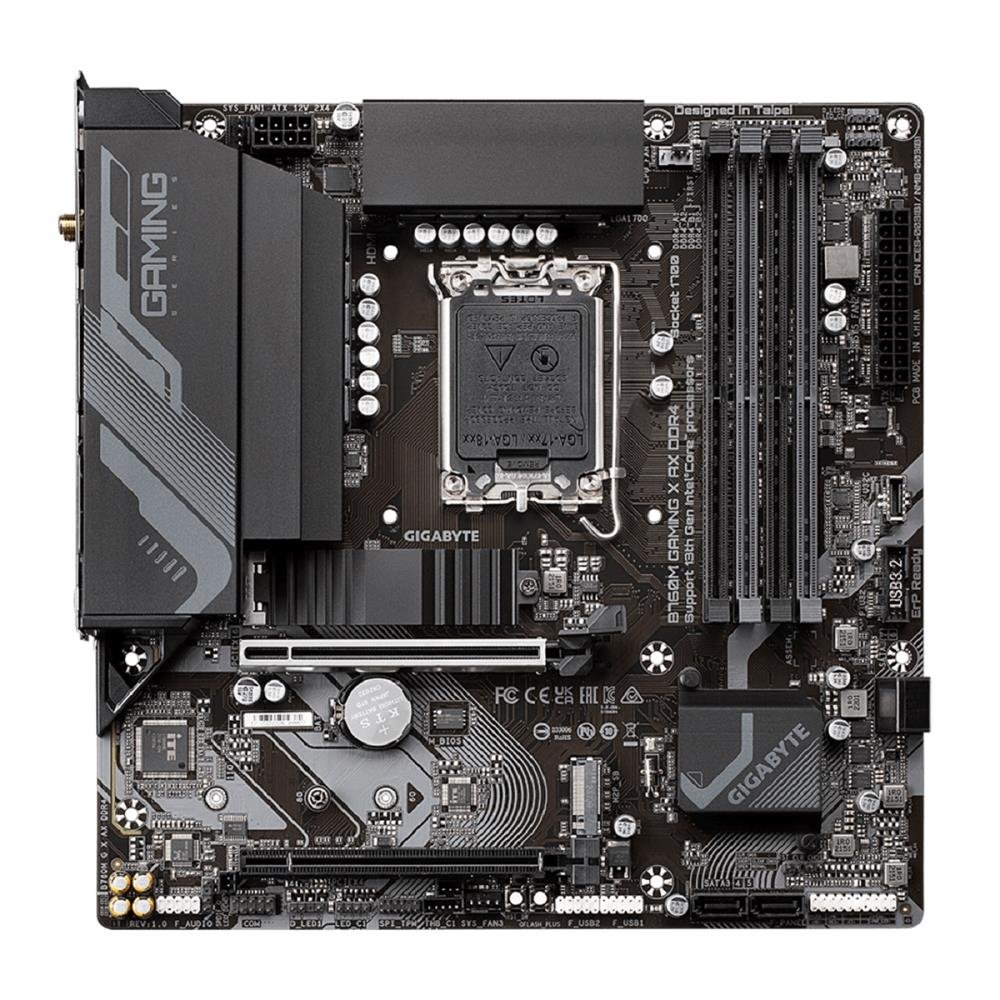

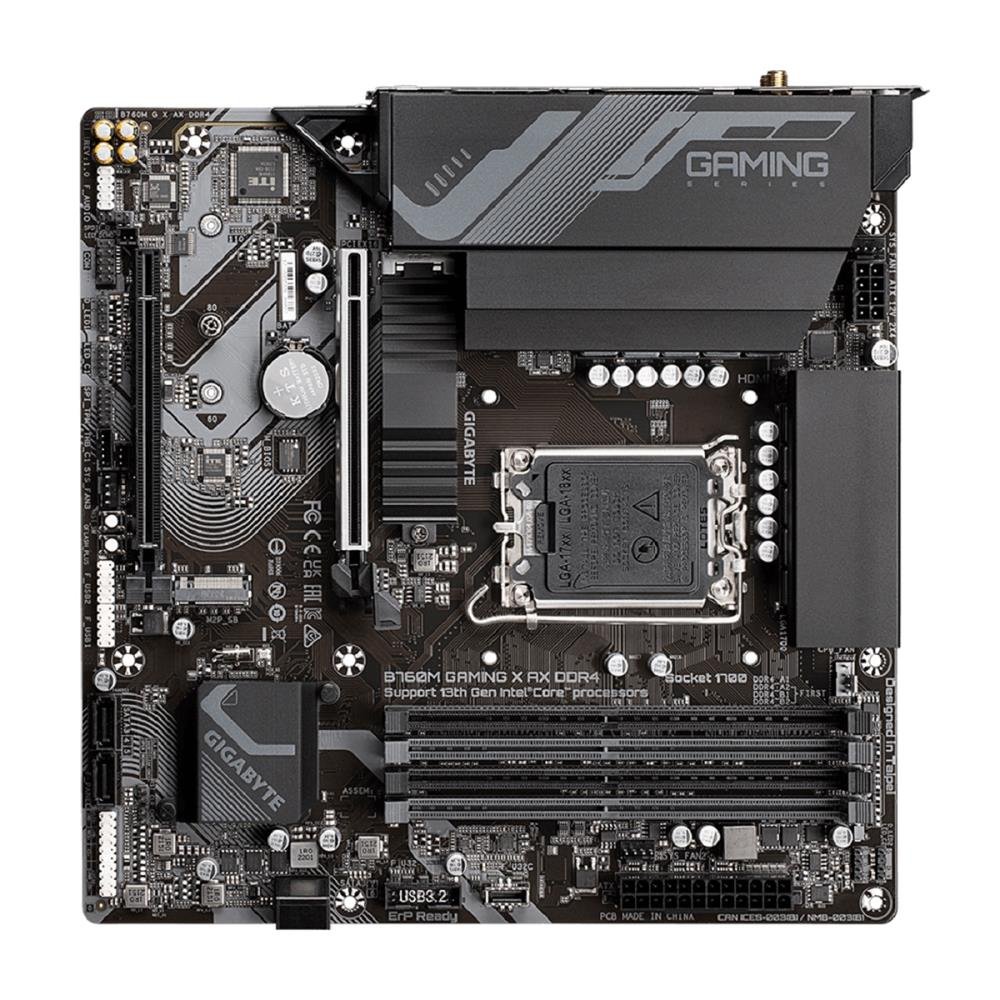

Placa Mãe Gigabyte B760M Gaming X AX DDR5, Chipset B760, Intel LGA 1700, mATX

PLACA MÃE GIGABYTE B760M GAMING X AX DDR4, CHIPSET B760, INTEL LGA 1700, MATX, DDR5

Com as rapidas mudanças tecnologicas, a GIGABYTE sempre segue as ultimas tendências e fornece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.

DESIGN TÉRMICO EXCEPCIONAL

O desempenho sem aceleração das placas-mãe GIGABYTE e garantido pelo design termico inovador e otimizado para garantir a melhor estabilidade de CPU, Chipset, SSD e baixas temperaturas sob aplicativos de carga total e desempenho de jogos.

CONECTIVIDADE

As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incriveis de transferência de dados atraves da proxima geração de rede e armazenamento.

FICHA TÉCNICA:

Caracteristicas:

Marca:

Gigabyte

Modelo:

B760M GAMING X AX

Especificações:

CPU:

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações

O cache L3 varia de acordo com a CPU

(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:

Chipset Intel B760 Express

Memoria:

Suporte para DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s modulos de memoria

4 x soquetes DDR5 DIMM com suporte para ate 256 GB (capacidade de 64 GB single DIMM) de memoria do sistema

Arquitetura de memoria de canal duplo

Suporte para modulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (opera em modo não ECC)

Suporte para modulos de memoria não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16

Suporte para modulos de memoria Extreme Memory Profile (XMP)

(A configuração da CPU e da memoria pode afetar os tipos de memoria suportados, a taxa de dados (velocidade) e o numero de modulos DRAM, consulte a "Lista de suporte de memoria" para obter mais informações.)

Graficos integrados:

Processador grafico integrado - Suporte para graficos Intel HD:

1 x DisplayPort, com suporte para uma resolução maxima de 4096x2304 a 60 Hz

* Suporte para Versão DisplayPort 1.2 e HDCP 2.3

1 porta HDMI, suportando uma resolução maxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.

** Suporte para portas nativas compativeis com HDMI 2.1 TMDS.

(As especificações graficas podem variar dependendo do suporte da CPU.)

Áudio:

CODEC de audio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de audio usando o software de audio. Para configurar o audio de 7.1 canais, acesse o software de audio para configurações de audio.

Suporte para S/PDIF Out

LAN:

Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Modulo de comunicação sem fio:

Intel Wi-Fi 6E AX210

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de ate 2,4 Gbps

Intel Wi-Fi 6E AX211

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de ate 2,4 Gbps

Realtek Wi-Fi 6E RTL8852CE

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de ate 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão:

CPU:

1 slot PCI Express x16, suportando PCIe 4.0 e rodando a x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa de video PCI Express for instalada, certifique-se de instala-la no slot PCIEX16.

Chipset:

1 x slot PCI Express x16, com suporte a PCIe 3.0 e rodando a x4 (PCIEX4)

Interface de Armazenamento:

CPU:

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x conectores SATA 6Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

1 x porta USB Type-C com suporte a USB 3.2 Gen 2, disponivel por meio do conector USB interno

5 x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponiveis por meio do conector USB interno header)

1 x porta USB 2.0/1.1 no painel traseiro

Chipset+2 Hubs USB 2.0:

8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponiveis atraves dos headers USB internos)

Conectores Internos I/O:

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX de 8 pinos de 12 V

1 x header de ventoinha da CPU

3 x headers de ventoinha do sistema

2 x headers de tira de LED endereçaveis

2 x headers de tira de LED RGB

2 x conectores M.2 Socket 3

4 x conectores SATA 6Gb/s

1 x header do painel frontal

1 x header de audio do painel frontal

1 x header de saida S/PDIF

1 x header USB Type-C, com suporte USB 3.2 Gen 2

1 x header USB 3.2 Gen 1

2 x headers USB 2.0/1.1

2 x conectores de placa adicional Thunderbolt

1 x Trusted Cabeçalho do modulo de plataforma (somente para o modulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus

1 x jumper de reinicialização

1 x jumper Clear CMOS

Conectores Painel Traseiro:

3 x portas USB 3.2 Gen 1

5 x portas USB 2.0/1.1

2 x conectores de antena SMA (2T2R)

1 x porta HDMI 2.0

1 x DisplayPort

1 x porta RJ-45

3 x conectores de audio

Controlador I/O:

Chip controlador iTE I/O

Monitoramento H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de agua

Aviso de falha do ventilador

Controle de velocidade do ventilador

* Se a função de controle de velocidade do ventilador e suportada dependera do ventilador que você instalar.

BIOS:

1 x 256 Mbit flash

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caracteristicas Exclusivas:

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponiveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo tambem podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Pacote de Software:

Norton Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional:

Suporte para Windows 11 64 bits

Suporte para Windows 10 64 bits

Fator de forma:

Fator de forma Micro ATX; 24,4 cm x 24,4 cm
