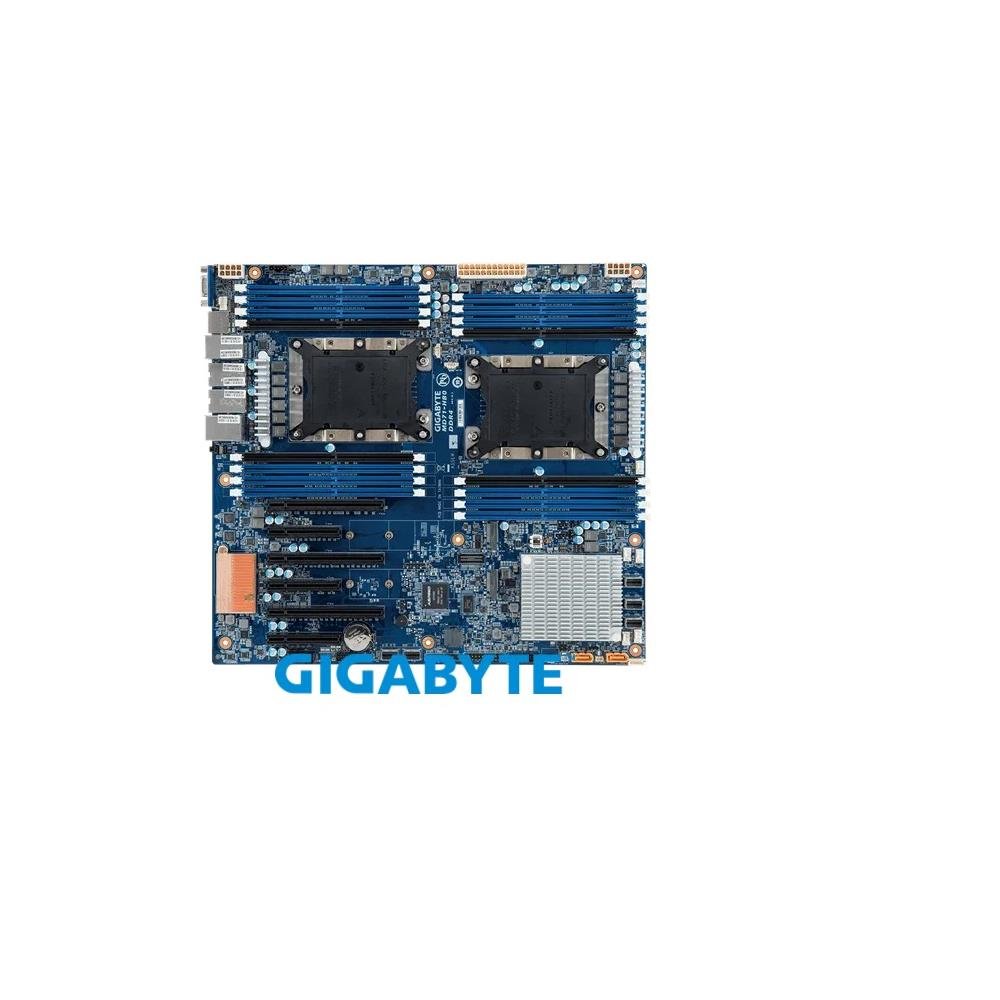

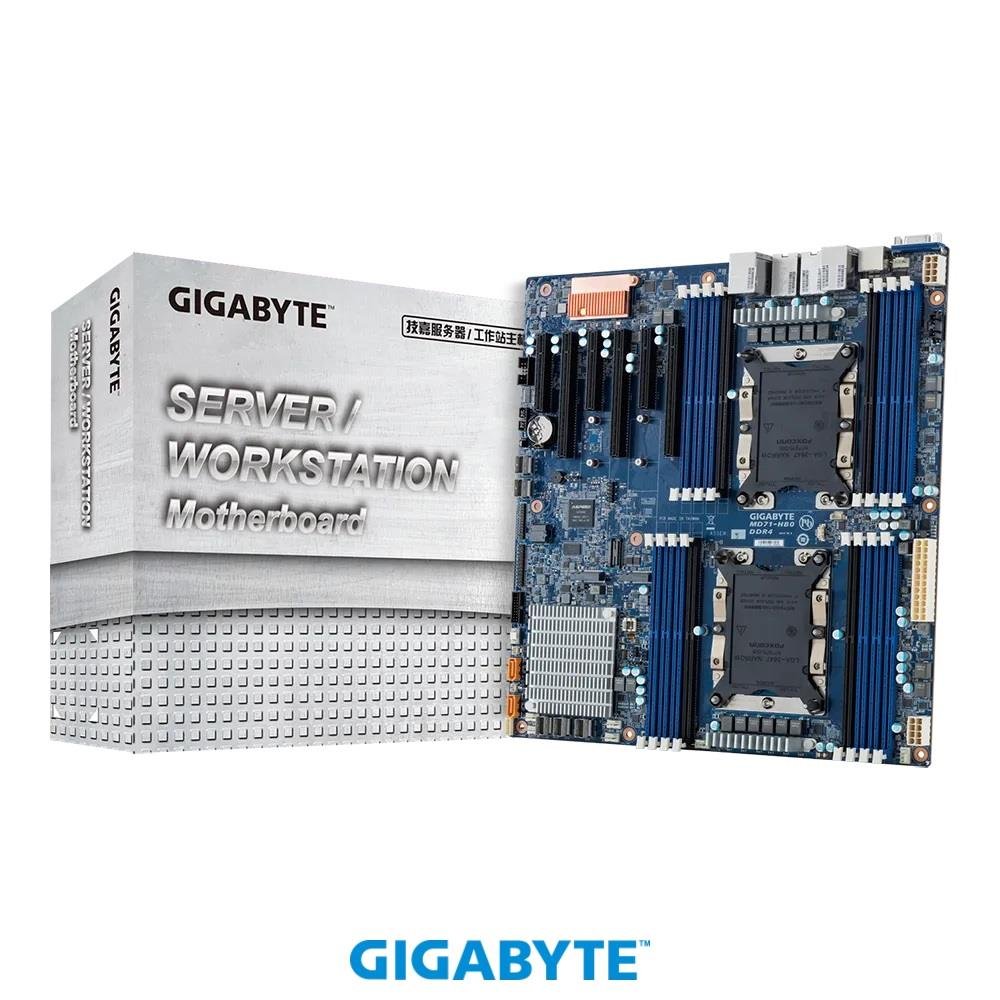

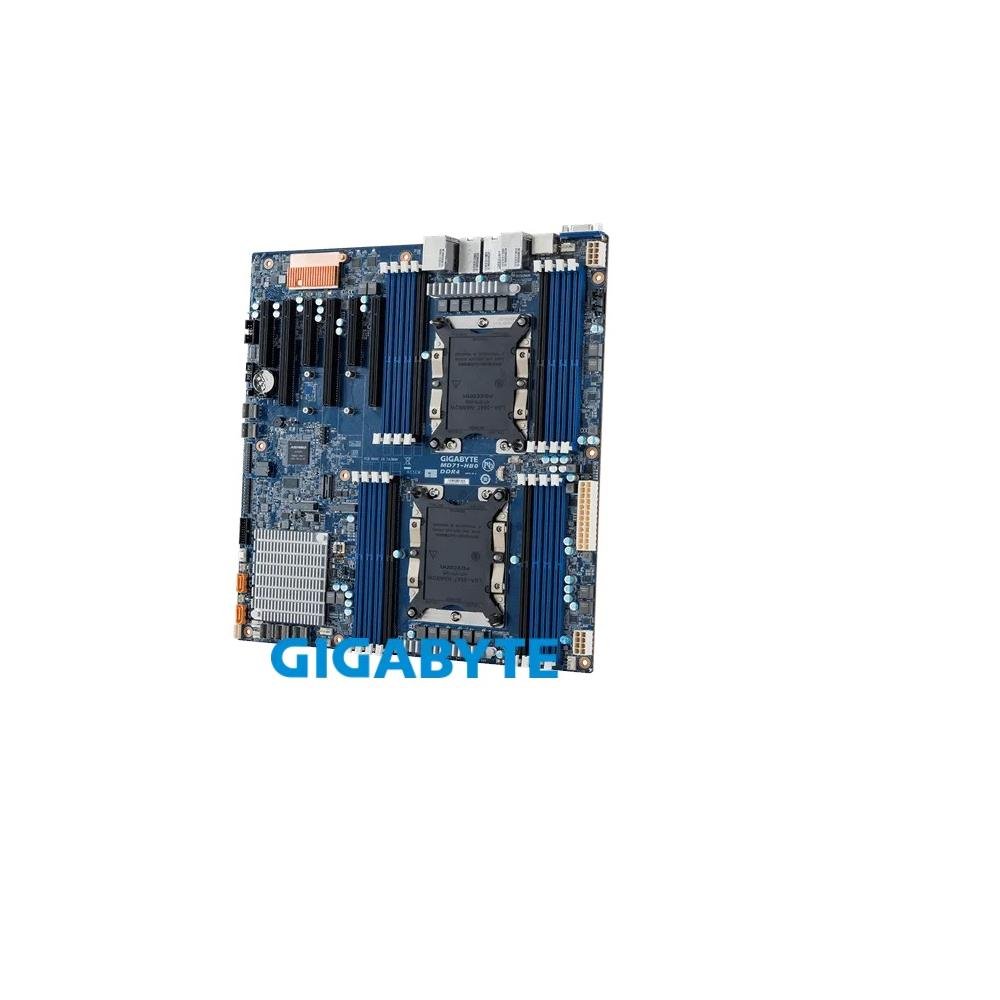

Placa Mãe Gigabyte Server MD71-HB0 LGA 3647 DDR4
ESPECIFICAÇÕES TÉCNICAS:
Caracteristicas:
Marca: Gigabyte Server
Modelo: MD71-HB0-BK
Especificacões:
Fator de Forma:
E-ATX
305W x 330D (mm)
CPU:
Processadores Intel Xeon Scalable e Intel Xeon Scalable de 2ª geracão
Processador Intel Xeon Platinum, processador Intel Xeon Gold, processador Intel Xeon Silver e processador Intel Xeon Bronze
NOTA: Se apenas 1 CPU estiver instalada, algumas funcões PCIe ou de memoria podem estar indisponiveis
Soquete:
2 x LGA 3647
Socket P
Modulo de ventilador recomendado: Dynatron B5
CPU TDP ate 205W
Chipset:
Chipset Intel C622 Express
Memoria:
16 x slots DIMM
Memoria DDR4 compativel apenas
Arquitetura de memoria de 6 canais
Modulos RDIMM de ate 128 GB compativeis
Modulos LRDIMM de ate 128 GB compativeis
Suporta Intel Optane DC Persistent Memory (DCPMM)
Modulos de 1,2 V: 2933/2666/2400/2133 MHz
Maximo verificado Configuracão do DCPMM:
* Temperatura ambiente 35°C
* Processador escalonavel Intel Xeon de 2ª geracão 205 W (max.)
* DCPMM 256 GB x4 unidades
Locais de instalacão do DCPMM:
DIMM_P0_( A1, D1)
DIMM_P1_( G1, J1)
NOTA:
1. 2933MHz para Processadores escalonaveis Intel Xeon de 2ª geracão apenas
2. Intel Memoria persistente DC Optane apenas para processadores escalonaveis Intel Xeon
de 2ª geracão 3. O numero maximo de DCPMM que pode ser instalado e baseado em uma temperatura maxima operacional (ambiente) de 35°C
4. DCPMM, consulte seu tecnico ou representante de vendas da GIGABYTE
LAN:
2 portas LAN BASE-T de
10 Gb/s 2 portas LAN de 1 Gb/s
1 LAN de gerenciamento 10/100/1000
Video:
Integrado no adaptador grafico de video 2D Aspeed AST2500 com
interface de barramento PCIe
1920x1200@60Hz 32bpp, DDR4 SDRAM
SATA:
3 x SlimSAS para 12 portas SATA III 6Gb/s
2 x SATA III 6Gb/s de 7 pinos com SATA DOM suportado
ATAQUE:
Intel SATA RAID 0/1/10/5
Slots de Expansão:
Slot_6: 1 x slot PCIe x16 (barramento Gen3 x16) da CPU_1
Slot_5: 1 x slot PCIe x8 (barramento Gen3 x8) da CPU_1
Slot_4: 1 x slot PCIe x16 (barramento Gen3 x16) da CPU_1
Slot_3: 1 x PCIe x8 (Gen3 x8 bus) da CPU_0
Slot_2: 1 x slot PCIe x16 (Gen3 x16 bus) da CPU_0
Slot_1: 1 x slot PCIe x8 (Gen3 x4 bus) da C622
2 x slots M.2:
M-key
PCIe Gen3 x4 por slot
Suporta placas NGFF-22110/2280
De CPU_0
2 portas U.2:
Tipo SlimSAS
PCIe Gen3 x4 por porta
De CPU_1
E/S Interna:
1 conector de alimentacão principal ATX de 24 pinos
2 conectores de alimentacão ATX 12V de 8 pinos
2 conectores de alimentacão SATA DOM
5 conectores SlimSAS
2 conectores SATA de 7 pinos
2 slots M.2 2 conectores de ventoinha da CPU
5 x sistema cabecalhos do ventilador
1 x cabecalho USB 3.0
1 x cabecalho COM_2
1 x cabecalho TPM
1 x conector VROC
1 x cabecalho do painel frontal
1 x cabecalho da placa traseira do HDD
1 x conector PMBus
1 x conector IPMB
1 x jumper Clear CMOS
1 x jumper de recuperacão do BIOS
1 x Cabecalho aberto da caixa
1 x Buzzer

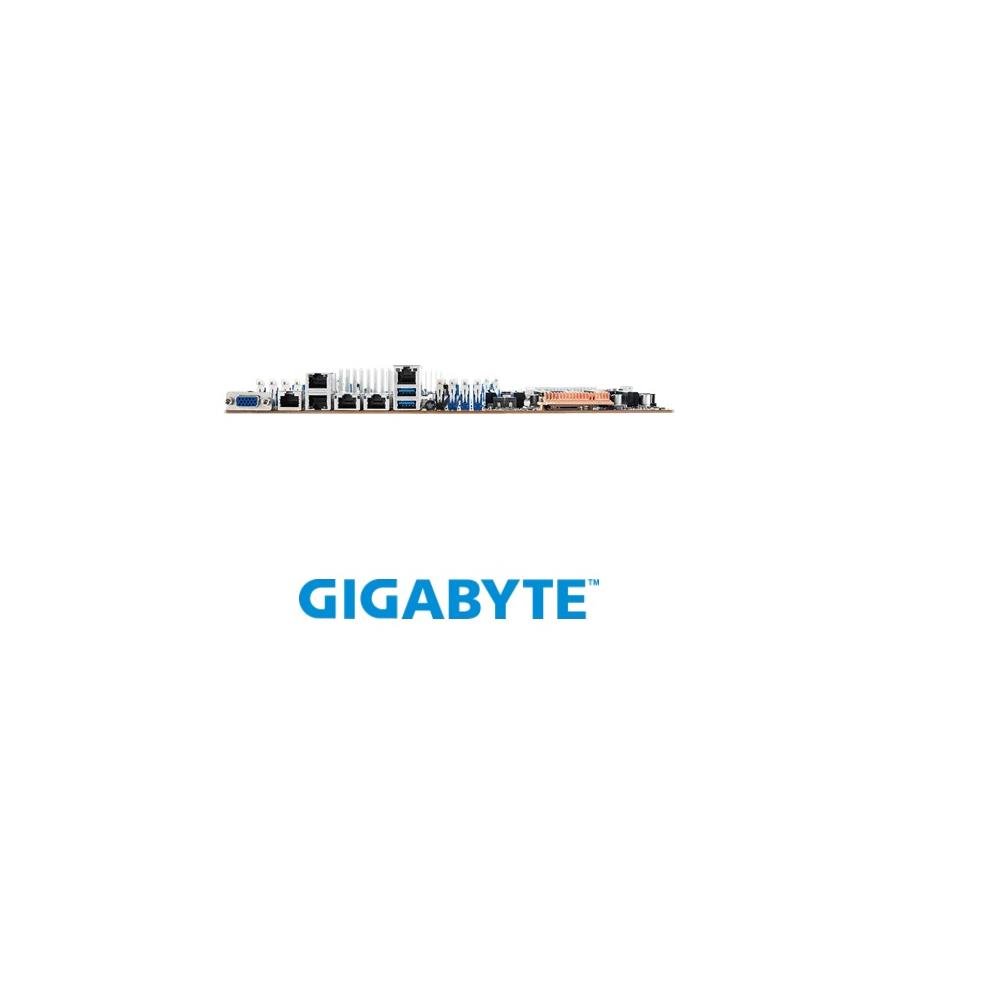

E/S Traseira:
2 x USB 3.0
1 x VGA
1 x COM (tipo RJ45)
4 x RJ45
1 x MLAN
1 x botão ID com LED
TPM:
1 x cabecalho TPM com interface LPC
Kit TPM2.0 opcional: CTM000
SO Suportado:
Para processadores Skylake:
Windows Server 2012 R2 com atualizacão
Windows Server 2016
Windows Server 2019
Red Hat Enterprise Linux 6.9 (x64) ou posterior
Red Hat Enterprise Linux 7.3 (x64) ou posterior
Red Hat Enterprise Linux 8.0 (x64) ou posterior
SUSE Linux Enterprise Server 11.4 (x64) ou posterior
SUSE Linux Enterprise Server 12.2 (x64) ou posterior
SUSE Linux Enterprise Server 15 (x64) ou posterior
Ubuntu 16.04.1 LTS (x64) ou posterior
Ubuntu 18.04 LTS (x64) ou posterior
Ubuntu 20.04 LTS (x64) ou posterior
VMware ESXi 6.0 Update3 ou posterior
VMware ESXi 6.5 ou posterior
VMware ESXi 6.7 ou posterior
VMware ESXi 7.0 ou posterior
Citrix Xenserver 7.1.0 CU2 ou posterior
Citrix Xenserver 7.4.0 ou posterior
Citrix Hypervisor 8.0.0 ou posterior
Para processadores Cascade Lake:
Windows Server 2012 R2 com atualizacão
Windows Server 2016
Windows Server 2019
Red Hat Enterprise Linux 7.6 (x64) ou posterior
Red Hat Enterprise Linux 8.0 (x64) ou posterior
SUSE Linux Enterprise Server 12.3 (x64) ou posterior
SUSE Linux Enterprise Server 15 (x64) ou posterior
Ubuntu 18.04 LTS (x64) ou posterior
Ubuntu 20.04 LTS (x64) ou posterior
VMware ESXi 6.0 Update3 ou posterior
VMware ESXi 6.5 Update2 ou posterior
VMware ESXi 6.7 Update1 ou posterior
VMware ESXi 7.0 ou posterior
Citrix Xenserver 7.1.0 CU2 ou posterior
Citrix Xenserver 7.5.0 ou posterior
Citrix Hypervisor 8.0.0 ou posterior
Board Management:
Controlador de gerenciamento Aspeed AST2500 Avocent
MergePoint IPMI 2.0 interface da web:
Configuracões de rede
Configuracões de seguranca de rede
Informacões de hardware
Controle de usuarios
Configuracões de servicos
configuracões de IPMI
Controle de sessões
configuracões de LDAP
Controle de poder
Perfis de fãs
Monitoramento de tensões, ventiladores e temperaturas
Log de eventos do sistema
Gerenciamento de eventos (eventos de plataforma, configuracões de trap, configuracões de e-mail)
Serial sobre LAN
vKVM e vMedia (HTML5)
Conectores PSU:
1 conector de alimentacão principal ATX de 24 pinos
2 conectores de alimentacão ATX 12V de 8 pinos
Propriedades Operacionais:
Temperatura de operacão: 10°C a 40°C
Umidade de operacão: 8-80% (sem condensacão)
Temperatura de não operacão: -40°C a 60°C
Umidade de não operacão: 20%-95% (sem condensacão)
Conteudo da Embalagem:
1 x MD71-HB0
1 x blindagem de E/S
1 x guia de inicio rapido
2 x SlimSAS para 8 x cabos SATAIII 6Gb/s
2 x suporte de CPU sem tecido
Numeros de Referencia:
Varejo: 9MD71HB0MR-00
Volume: 9MD71HB0NR-00
