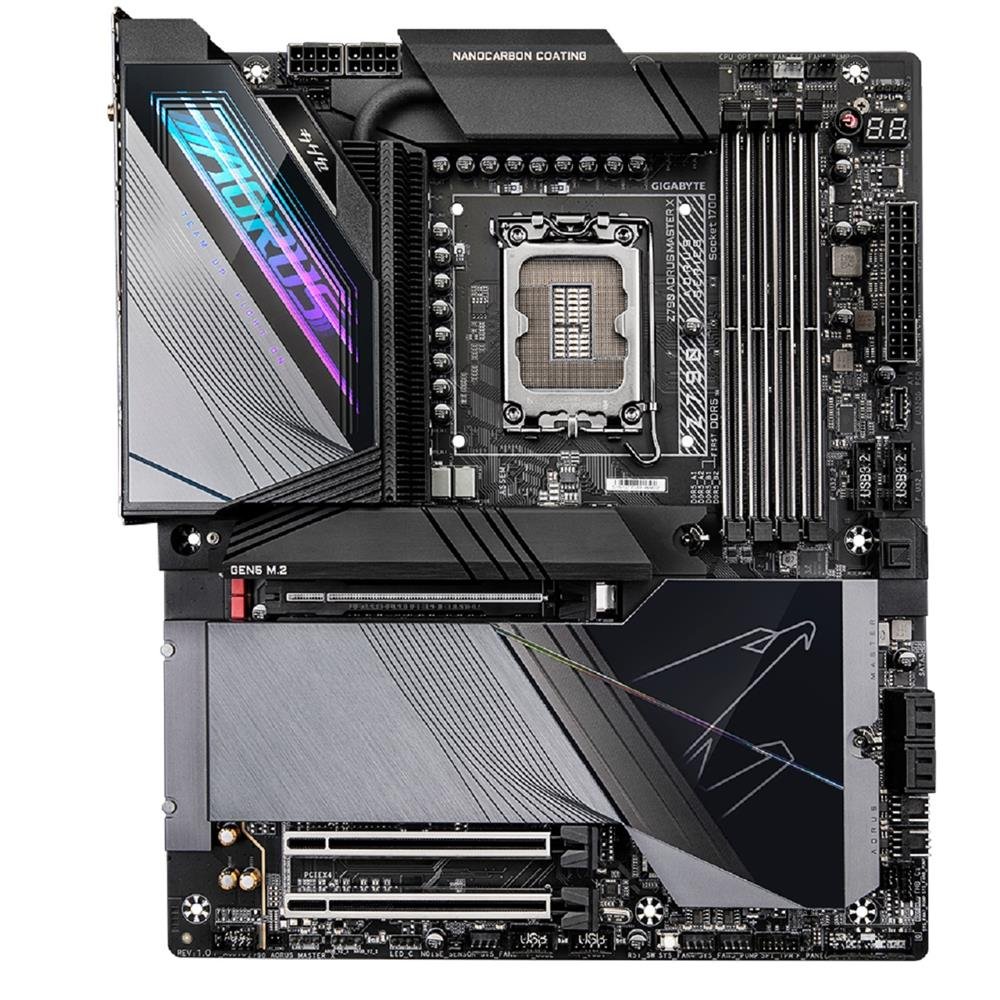

Placa Mãe Gigabyte Z790 Aorus Master X, Wi-Fi, Chipset Z790, Intel LGA 1700, E-ATX, DDR5

Placa Mãe Gigabyte Z790 AORUS MASTER X, Chipset Z790, WIFI, Intel LGA 1700, E-ATX, DDR5

As placas-mãe AORUS Z790 X Gen representam o apice da engenharia para os entusiastas de PC. Projetadas para maximizar o potencial dos processadores Intel Core de proxima geração, elas oferecem desempenho excepcional com suporte a memoria DDR5 de ultima geração. Com recursos DIY inovadores e um BIOS centrado no usuario, as placas-mãe AORUS Z790 X Gen são construidas para liberar totalmente o poder da proxima geração.

FICHA TÉCNICA:

Caracteristicas:

Marca: Gigabyte

Modelo: Z790 AORUS MASTER X

Especificações:

CPU:

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core, Pentium Gold and Celeron Processors*

L3 cache varies with CPU

Chipset:

Chipset Intel Z790 Express

Memoria:

Support for DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules

4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

Graficos Onboard:

Suporte para processador grafico integrado - Intel HD Graphics:

1 x DisplayPort, com suporte para resolução maxima de 4096x2304 a 60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

CODEC Realtek ALC1220-VB

* O conector de saida de linha do painel frontal suporta audio DSD.

Áudio:

Chip ESS ES9118 DAC

Suporte para DTS:X

Áudio de Ultra Alta Definição

2/4/5.1 canais

* Você pode alterar a funcionalidade de uma tomada de audio usando o software de audio. Para configurar o audio de 5.1 canais, acesse o software de audio para configurações de audio.

LAN:

Suporte para saida S/PDIF

Chip LAN Marvell AQtion AQC113C 10GbE

(10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Modulo de comunicação sem fio:

Qualcomm Wi-Fi 7 QCNCM865 (PCB rev. 1.0)

- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11be 320 MHz

MediaTek Wi-Fi 7 MT7927, RZ738 (PCB rev. 1.1)

- 802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio

Intel 11be 320 MHz Wi-Fi 7 BE200 (PCB rev. 1.2)

- 802.11a, b, g, n, ac, ax, be, suportando bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11be 320 MHz

(Real a taxa de dados pode variar dependendo do ambiente e do equipamento.)

Observação:

os recursos do Wi-Fi 7 exigem que o Windows 11 SV3 funcione corretamente. (Não ha driver de suporte para Windows 10)

A disponibilidade dos canais Wi-Fi 7 na banda de 6 GHz depende das regulamentações de cada pais.

Slots de Expansão:

CPU:

- 1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 compartilha largura de banda com o conector M2C_CPU. O slot PCIEX16 opera no modo x8 quando um dispositivo e instalado no conector M2C_CPU.

* Para um desempenho ideal, se apenas uma placa grafica PCI Express for instalada, certifique-se de instala-la no slot PCIEX16.

Interface de armazenamento:

1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 PCIe 5.0 x4/x2 suporte SSD) (M2C_CPU)

- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)

Chipset:

- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB)

- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2)(M2P_SB)

- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 SATA e PCIe 4.0 x4/x2) (M2M_SB)

- 4 x Conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte a

RAID 0, RAID 1, RAID5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

3 portas USB Type-C, com suporte para USB 3.2 Gen 2x2 (2 portas no painel traseiro, 1 porta disponivel atraves do conector USB interno)

Chipset + 2 hubs USB 3.2 Gen 2:

1 x USB Type- Porta C no painel traseiro, com suporte para USB 3.2 Gen 1

- 7 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro

Chipset + 2 hubs USB 3.2 Gen 1:

- 8 portas USB 3.2 Gen 1 ( 4 portas no painel traseiro, 4 portas disponiveis atraves dos conectores USB internos)

Chipset+Hub USB 2.0:

4 portas USB 2.0/1.1 disponiveis atraves dos conectores USB internos

Conectores Internos I/O:

1 x conector de alimentação principal ATX de 24 pinos

2 x conectores de alimentação ATX 12V de 8 pinos

1 x cabeçote de ventilador de CPU

1 x cabeçote de ventilador de CPU/bomba de resfriamento de agua

4 x cabeçotes de ventilador de sistema

4 x cabeçotes de ventilador de sistema/bomba de resfriamento de agua

3 x RGB endereçavel Conectores de faixa de LED Gen2

1 x conector de faixa de LED RGB

5 x soquete M.2 3 conectores

4 x conectores SATA 6 Gb/s

1 x conector do painel frontal

1 x conector de audio do painel frontal

1 x conector USB Type-C, com USB 3.2 Gen 2x2 suporte

2 x conectores USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x cabeçalho de detecção de ruido

2 x conectores de placa adicional Thunderbolt

1 x cabeçalho Trusted Platform Module (para GC-TPM2.0 SPI/GC-TPM2.0 Somente modulo SPI 2.0/GC-TPM2.0 SPI V2)

1 x botão liga/

desliga 1 x botão de reinicialização

1 x jumper de reinicialização

1 x jumper Clear CMOS

2 x conectores de sensor de temperatura

Pontos de medição de tensão

Conectores Painel Traseiro:

1 x botão Q-Flash Plus

1 x botão Clear CMOS

2 x conectores de antena SMA (2T2R)

1 x DisplayPort

1 x porta USB Type-C, com suporte para USB 3.2 Gen 1

2 x portas USB Type-C, com USB 3.2 Suporte Gen 2x2

7 x portas USB 3.2 Gen 2 Type-A (vermelhas)

4 x portas USB 3.2 Gen 1

1 x porta RJ-45

1 x conector de saida optica S/PDIF

2 x conectores de audio

Controlador E/S:

Chip controlador de E/S iTE

Monitoramento H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de agua

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependera do ventilador (bomba) que você instalar.

Detecção de ruido

BIOS:

1 flash de 256 Mbits

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caracteristicas Exclusivas:

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponiveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo tambem podem variar dependendo das especificações da placa-mãe.

Suporte para Q Flash

Suporte para Q-Flash Plus

Suporte para backup inteligente

Fator de forma:

Fator de forma E-ATX; 30,5 cm x 26,0 cm
